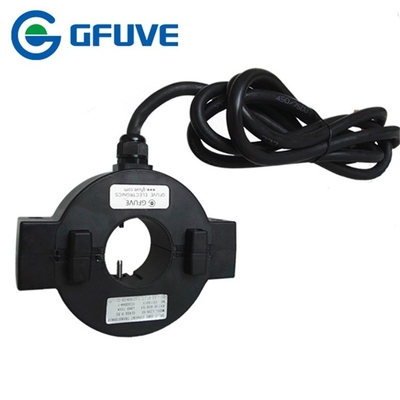

трансформатор разделенного ядра 200/5А на открытом воздухе ИЭК60044-1 настоящий для измерения метра электричества
Трансформатор разделенного ядра 200/5А на открытом воздухе ИЭК60044-1 настоящий для измерения метра электричества применим для электрической системы 35кВ АК и измерение течения оборудования электропитания под 10КВ также можно использовать для предохранения от микрокомпьютера.
И трансформатор совместим с монитором распределительного трансформатора и снабжает сигнал высококачественного параметра силы качественный для монитора контроль, измерение и контролирует качество энергии и так далее в сети электропередач.

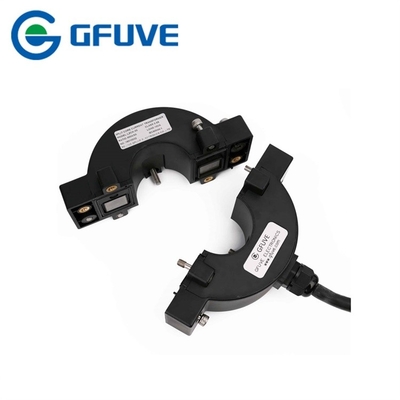

Трансформатор разделенного ядра ЛЗКК-55 настоящий применяется к на открытом воздухе электроэнергетической системе с частотой 50Хз или 60Хз, свое предохранение от входа ИП68. Этот тип настоящего трансформатора использует импортированную сталь кремния которая с высокой проницаемостью как магнитный материал, имеет характеристики небольшой магнитной потери цепи и
можно разделить, свое полукруглое ядр и вторичные замотки используют высококачественный вакуум эпоксидной смолы, бросая в пластмасс-случае (АБС или ПК) который высокая точность, огнеупорное, ультрафиолетов-защитное и взрывозащищенное, не требующее ухода, стабилизированное и надежное представление, легкая установка, етк.
Трансформаторы (CTs) разделенного ядра настоящие конструированы для применений где трудно или неэкономично раскрыть основного проводника для установки типа тверд ядр настоящего трансформатора. Сталь кремния польз дизайна разделени-ядра или сплав полысиликон стальной сформированный в форму типа кольца, шестиугольных или прямоугольных.
| Класс точности |
0.5С, 0,5%, 1%, 3% (стандарт ИЭК60044-1) |
| Ряд основного расклассифицированного течения |
200А |
|
Вторичное расклассифицированное течение
|
5А, 1А |
| Ряд номинальной нагрузки |
≤10ВА |
Применение
Система монитора силы
измерение метра электричества
Измерение метра силы
Монитор распределительного трансформатора
измерительная система счетчика энергии
ПАРАМЕТРЫ
| Технические параметры |
| Стандарты |
ИЭК60044-1; ИЭК 61869-2; НТК 2205; ГБ1208-2006; АНСИ К57.13 |
| Класс точности |
0.5С, 0,5%, 1%, 3% |
| Ряд основного расклассифицированного течения |
100-1500А |
| Ряд номинальной нагрузки |
≤10ВА |
| Расклассифицированная частота |
50/60Хз |
| Расклассифицированное вторичное течение |
5А или 1А |
| Расклассифицированное кратковременное термальное течение |
40кА, 1С |
| Расклассифицированное непрерывное термальное течение |
150%И1н |
| Напряжение тока витхстанд частоты силы вторичной замотки |
3кВ, 1мин |
| Оценка фактора безопасности |
(ФС) <10>
|
| Выходной сигнал |
(подгонянные) 1А, 5А, 333мВ, 1В или 5В |
| Длина кабеля |
2.5м, 5м, (подгонянные) 10м |
| Пламя - раковина АБС ретардант пластиковая внутрь, рисберма челюсти водоустойчивая. |
| Механические параметры |
| Апертура (мм) |
Φ55 |
| Размеры (В×Д×Х) (мм) |
180×138×52 |
| Вес (кг) |
2 |
| Условия труда |
| Рабочая температура |
-35°К к +65°К, не превышая +40°К |
| Температура хранения |
-40°К к +70°К |
| Предохранение от входа |
ИП65 |
| Окружающая среда |
оутдоорс или внутри помещения |
| Высота вышеуказанного уровня моря |
0- 3000м |
| Условия |
Отсутствие существования строго бегримед, размывчатого и радиоактивного газа в воздухе. Непрерывная работа под расклассифицированным течением позволена. |
ПРОВОДНИК ВЫБОРА

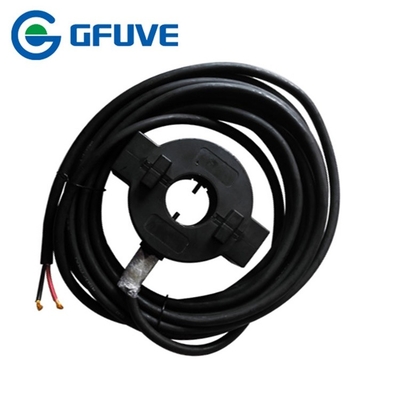

| Модель |
Основное расклассифицированное течение |
Номинальная нагрузка |
Апертура (мм) |
Описание (мм) |
Вес (кг) |
Материал |
Водоустойчивый |
| ЛЗКК-55 |
100-1500А |
≤10ВА |
φ55 |
180×138×52 |
2 |
ПК |
ИП65 |
| ЛМКК185-10 |
300-3000А |
≤25ВА |
φ185 |
350×283×55 |
4,5 |
ПК |
ИП65 |
| ЛЗКК310-10 |
300-600А |
≤10ВА |
φ50 |
φ50 кс φ110 кс 32 |
1 |
Смола |
случай кремния (вариант) |
| ЛЗКК322-10 |
30-600А |
≤10ВА |
φ50 |
φ50 кс φ110 кс 52 |
1,6 |
Смола |
случай кремния (вариант) |
| ЛЗКК350-10 |
20-600А |
≤25ВА |
φ50 |
φ50 кс φ110 кс 105 |
3,1 |
Смола |
случай кремния (вариант) |
| ЛЗКГ530-10 |
30-600А |
≤20ВА |
φ45 |
φ45 кс φ120 кс 65 |
2,1 |
Смола |
случай кремния (вариант) |
