АВТОМАТ ЗАЩИТИ ЦЕПИ ТЭСТ-901 ОСНОВНОГО НАСТОЯЩЕГО НАБОРА ТЕСТА ВПРЫСКИ 1000А С ТАЙМЕРОМ
Изготовитель ОСНОВНОГО НАБОРА ВПРЫСКИ - основной набор теста впрыски, тестер АК настоящий, основной настоящий набор теста впрыски и набор теста настоящего трансформатора предложили компанией по продаже электроники ГФУВЭ в Китае Пекине.

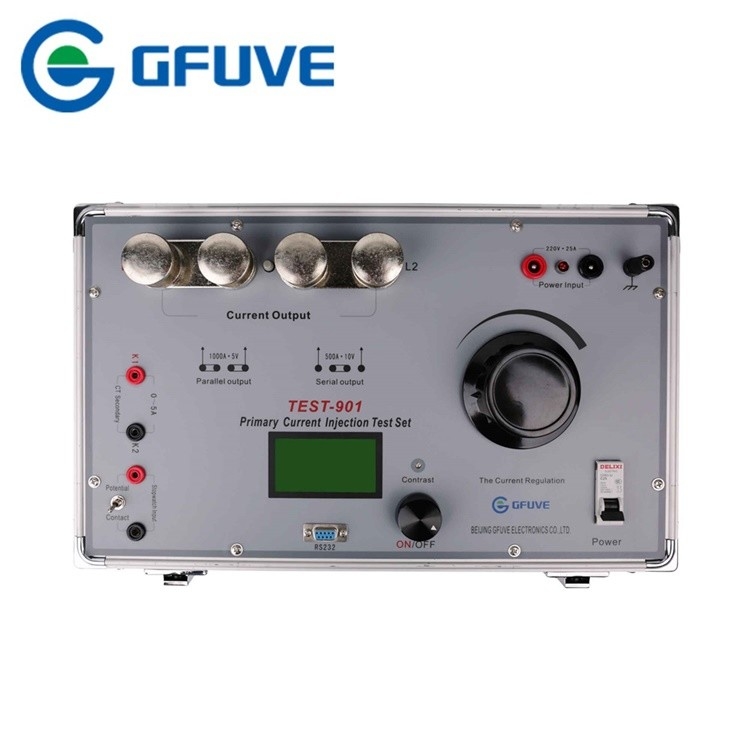

Основной настоящий набор теста впрыски ТЭСТ-901 принимает обломок РУКИ для того чтобы контролировать свои процесс выхода и большую емкость тороидал трансформаторов. Он оборудован с дисплеем и измерителем величины тока ЛКД; он может показать основную текущую стоимость, вторую текущую стоимость, коэффициент поворота и время действия. Упаковка использована как тело алюминиевого сплава с панелью ПК. ТЭСТ-901 главным образом приложено к испытанию коэффициента поворота КТ в электрической системе и тесте контактного сопротивления которому нужно большое течение.
Основное настоящее испытание впрыски использовано в сильнотоковых/высоковольтных сценариях найденных на больших электрических установках как подстанции. Большое течение (между 100А и 20,000А в зависимости от спецификаций системы и требований к теста) впрыснуто сразу на основной стороне электрической системы.
Основной настоящий метод впрыски обычно предпочитаемый метод теста потому что он включает настоящие датчики, проводку, и настоящий путь кондукции в автомате защити цепи с тестом. Однако, этот метод имеет один недостаток во что он всегда не будет обнаруживать проблемы проводки и полярности датчика.
ОСОБЕННОСТИ
- Постоянное течение до 1000 а, 5КВА
- Максимальный текущий объем производства до 1100А.
- Встроенная цифровая точность амперметра 0,5%.
- Встроенная цифровая госпожа разрешения 1 таймера (опционная).
- Составленный 2 блоков, контроля и источников питания
- Предохранение от восходящего потока теплого воздуха и короткого замыкания.
ПАРАМЕТРЫ
| Электрические параметры |
| Точность |
±0.5% |
| Электропитание (АК) |
220В±10%·25А, 50Хз/60Хз или
110В±10%·50А, 50Хз/60Хз |
| Текущий объем производства (АК) |
1000А·5В или 500А·10В |
| Емкость |
5КВА |
| Искажение формы волны текущего объема производства |
≤5% |
| Двойная защита |
предохранение от перегрузки электронное и предохранение от программного обеспечения |
| Основное течение |
| Ряд |
0-1100А |
| Разрешение |
0.1А |
| Точность |
<0>
|
| Вторичное измерение |
| Ряд |
0-6А |
| Разрешение |
0.001А |
| Точность |
<0>
|
| Настоящая продолжительность |
| ряд 1000А |
1000А 2-3минутес
500А 3-6минутес |
| ряд 500А |
500А 2-3минутес |
| С таймером |
| Ряд |
0.0001~999.99С |
| Разрешение |
0.001С |
| Точность |
<0>
|
| Механические параметры |
| Размеры (В×Д×Х) (мм) |
430×260×260 |
| Вес (кг) |
25 |
| Условия окружающей среды |
| Температура |
-10°К к 40°К |
| Относительная влажность |
≤80% |
ПРОВОДНИК ВЫБОРА
| Модель |
АККУ
ЯРКИЙ |
Основной
настоящий |
АМПЕРМЕТР
(0-6А) |
ТАЙМЕР |
СИЛА |
ТЕКУЩИЙ МОМЕНТ ВРЕМЕНИ ВПРЫСКИ |
ПРОСТАВЬТЕ РАЗМЕРЫ (В×Д×Х) (мм) |
ВЕС |
ПРИМЕЧАНИЕ |
| ТЭСТ-901 |
0,5% |
0-1100А |
ДА |
ДА |
5КВА |
1000А: 2-3мин;
500А: 3-6мин |
430×260×260 |
25КГ |
Интегрированная структура |
| ТЭСТ-902 |
0,5% |
0-2200А |
ДА |
ОПЦИОННЫЙ |
12КВА |
2000А: 2-3мин;
1000А: 3-6мин |
360×300×295 и 320×300×300 |
35КГ+15КГ |
Структура расщепления |
| ТЭСТ-903 |
0,5% |
0-3300А |
ДА |
ОПЦИОННЫЙ |
15КВА |
3000А: 2-3мин;
1500А: 3-6мин |
380×350×360 и 340×290×420 |
48КГ+42КГ |
Структура расщепления |
| ТЭСТ-905 |
0,5% |
0-5500А |
ДА |
ОПЦИОННЫЙ |
25КВА |
5000А: 2-3мин;
2500А: 3-6мин |
430×430×445 и 550×450×600 |
68КГ+55КГ |
Структура расщепления
|
