Миниая высокой точности стандартная струбцин-на настоящем трансформаторе ct
Характер продукции
Миниая высокой точности стандартная струбцин-на настоящем трансформаторе ct принадлежит к полю трансформатора высокой эффективности. Это трансформатор AC высокой точности настоящий который может измерить и анализирует разнообразие электрический параметр без аварии электросети, и трудная часть в развитии технологии что высокомарочные запросы магнитного сердечника раскрывают свободно.
Применения
Измерять качества силы
Большие промышленные нагрузки
Измерять вокруг пачек кабеля
Контроль силовой нагрузки
Анализ формы волны
Измеряя аппаратуры
Электрический калибратор счетчика энергии (на месте)
Двойной тип земной тестер струбцины сопротивления
Двойной тип метр струбцины вольт-ампера участка
Цифровой вольтамперомметр
Многофункциональный счетчик энергии
Осциллограф
Анализатор качества силы
Соответствуют аппаратуры
Эталонный измерительный прибор на месте
Характеристики
Ряд измерения 1mA к AC 200A
Малый, компактный размер
Улучшенная эргономическая конструкция и легкая деятельность
Соответствует к EN 61010, CAT 600V III
Низкий сдвиг фазы для измерения силы
Параметры
|
Основное течение
|
Вторичное течение
|
Точность (тип)
|
|
5A
|
2.5mA
|
0,2%
|
|
20A (40) a
|
2.5mA
|
0,1%, 0,2%
|
|
20A
|
5mA
|
0,1%, 0,2%
|
|
20A
|
10mA
|
0,1%, 0,2%
|
|
30A
|
25mA
|
0,1%, 0,2%
|
|
100A
|
20mA
|
0,1%, 0,2%
|
|
100A
|
25mA
|
0,1%, 0,2%
|
|
100A
|
40mA
|
0,1%, 0,2%
|
|
100A
|
50mA
|
0,1%, 0,2%
|
|
100A
|
100mA
|
0,2%
|
|
150A
|
50mA
|
0,1%, 0,2%
|
|
150A
|
100mA
|
0,1%, 0,2%
|
|
150A
|
150mA
|
0,1%, 0,2%
|
|
200A
|
100mA
|
0,1%, 0,2%
|
|
200A
|
80mA
|
0,1%, 0,2%
|
|
200A
|
50mA
|
0,1%, 0,2%
|
|
200A
|
200mA
|
0,1%, 0,2%
|
Спецификации
|
Коэффициент
|
1000: 1 или 2000:1
|
|
Номинальное течение входного сигнала
|
200 a
|
|
Максимальн Cont. Течение входного сигнала
|
240 a
|
|
Точность
|
0.1%, 0,2%
|
|
Над категорией напряжения тока
|
CAT III 600 V
|
|
Выходной сигнал
|
AC 200mA на номинальном течении входного сигнала или выходе AC 1V
|
|
Диапазон изменения частот
|
40 Hz….2000 Hz
|
|
Диэлектрическая прочность
|
3000 v 50Hz/60Hz на 1 минуте
|
|
Диапазон температур
|
-20 °C +55 °C…
|
|
Выход
|
кабель в 2,5 метра с разъемом D01
|
|
Максимальные проводники напряжения тока изолированные
|
600 v
|
|
Максимальное отверстие челюсти
|
20 mm
|
|
Стандартный
|
EN 61010-1
|
|
Размеры
|
52.5mm x 137.5mm x 28 mm
|
|
Вес
|
420 g
|

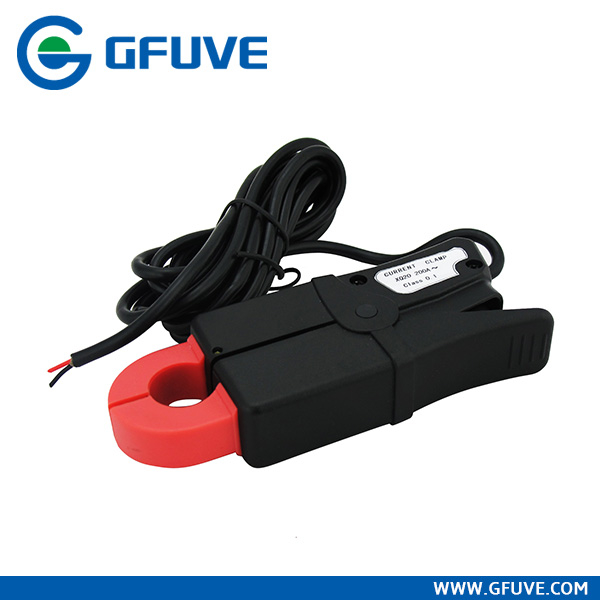

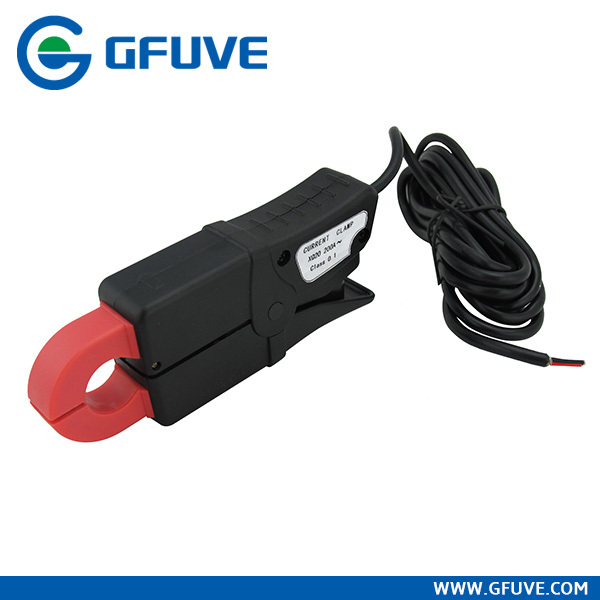

Фото продукта
План
