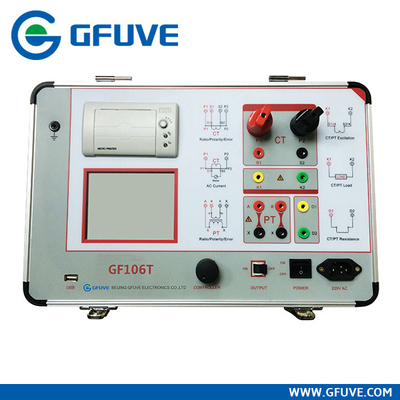

Подробная информация о продукте:
Оплата и доставка Условия:
|
Измеряя ряд: | 0-1000A, 0-2500V | Тип точности: | 0,5% |
---|---|---|---|
Подача напряжения: | AC 110V или 220V | Рабочая температура: | -20~+70°C |
Размеры: | 400MM x 250MM x 250 MM | Вес: | 23KG |
Тип дисплея: | Аналог только |
I. Настоящий трансформатор (CT) | II. Трансформатор напряжения тока (PT) |
---|---|
1. Кривый замагничивания | 1. Испытание возбуждения характерное |
2. Испытание коэффициента трансформации | 2. Испытание коэффициента трансформации |
3. Полярность | 3. Полярность |
4. кривый ошибки 5% и 10% | 4. Испытание Withstand переменного тока частоты силы |
5. Настоящий впрыскивать | 5. Degauss |
6. Degauss | 6. Вычисление значения пункта колена |
7. Испытание Withstand переменного тока частоты силы | 7. Фактическое вторичное испытание нагрузки |
8. Автоматическое вычисление колена возбуждения значение пункта |
8. Испытание сопротивления |
9. Фактическое вторичное испытание нагрузки | |
10. Испытание сопротивления |
Электрические параметры | ||
---|---|---|
Точность | 0,2%, 0,5% | |
Электропитание | AC 220V±10% или AC 110V±10%, 50/60Hz | |
Выход напряжения тока возбуждения | 0-2500Vrms, | |
Текущий объем производства возбуждения | 0-5Arms (максимальное значение 20A) | |
Большой текущий объем производства | 0-1000A | |
Электрические продолжаемые параметры - | ||
Точность | ≤0.5% (0.2%RD+0.3%RG) | |
Измерение сопротивления DC вторичной замотки | Ряд | 0.1-300Ω |
Точность | ≤0.5% (0.2%RD+0.3%RG) | |
Вторичное фактическое измерение нагрузки | Ряд | 5VA-1000VA |
Точность | ≤0.5% (0.2%RD+0.3%RG) ±0.1VA | |
Измерение фазового рассогасования CT/PT | Точность | ±4min |
Разрешение | 0.01min | |
Измерение ошибки коэффициента CT | Ряд | ≤25000A/5A (5000A/1A) |
Точность | ≤0.5% | |
Измерение ошибки коэффициента PT | Ряд | 1-500KV |
Точность | ≤0.5% | |
Стандарты | ||
Стандарты справки |
GB1207-2006, GB1208-2006, GB16847-1997 IEC60044-1, IEC60044-6, IEC61869-2-2012 |
|
Нормы бесопасности | GB 4793.1-2007 | |
EMC | EMC стандартное 89/336/EEC | |
Subpart b FCC типа a части 15 | ||
IEC 1000-4-2 /3 /4 /6 | ||
Механически параметры | ||
Общий размер (L x W x h) (mm) | 400 x 250 x 250 | |
Вес (kg) | ≤22 | |
Условия окружающей среды | ||
Относительная влажность | 90RH% | |
Рабочая температура | -10°C к +40°C | |
Высота | ≤1000m |
