Измеряя ряд: | 0-6000A | Тип точности: | 1% |
---|---|---|---|
Рабочая температура: | -20~+70°C | Тип дисплея: | Аналог только |

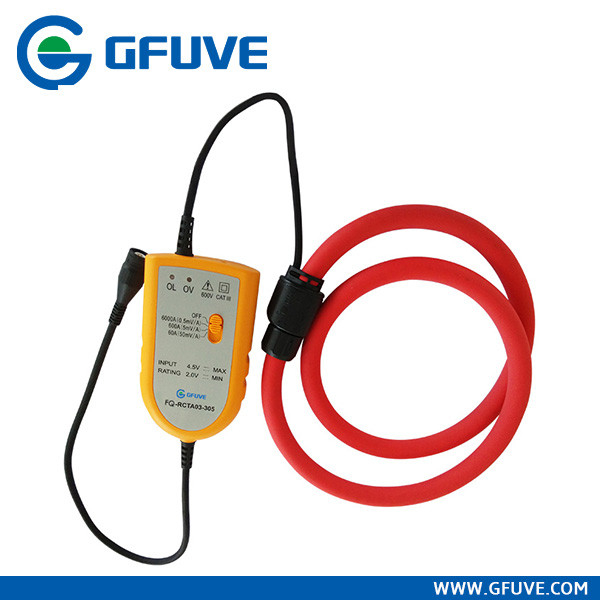

Гибкий зонд AC FQ-RCTA03 настоящий конструирован для легкой установленный в плотные космосы и без потребности для разбирать основные шинопровод или кабели. Он включает гибкий зонд катушки Rogowski и электронные модули. Сигнал от зонда катушки может быть усилен электронными модулями через обрабатывать внедрения. Выходной сигнал можно сразу использовать в осциллографе, цифровом вольтамперомметре или аппаратуре записи регистратора данных.
Электрические параметры (FQ-RCTA03-305) | |
---|---|
Настоящий ряд | 60A/600A/6000A (10%~100%In) |
Чувствительность выхода | 50mV/A, 5mV/A, 0.5mV/A |
Точность | ±1% (10%~100%In) @45-65Hz |
Фазовое рассогасование |
±1° (10%~100%In) @45-65Hz 10°@ 20kHz |
Ошибка линеарностей | ±0.2% (10%~100%In) |
Расположите чувствительность | ±2% (расстояние от измеренного кабеля к соединению над 20mm) |
Внешнее влияние | ±1% Макс (больше чем 200mm от катушки) |
Шум | 8mV rms (60A); 2 mV rms (60A) |
Коэффициент температуры | ±0.08%/°C данных по чтения |
Диапазон изменения частот | 10Hz к 20Hz (- 3dB) |
Импеданс нагрузки | Минута 100KΩ |
Электропитание |
2*AA|MN1500|LR6 бэттер y (400 hrs) Внешний переходника: DC 4.5V |
Индикатор СИД силы |
НА индикации когда нормальная сила (красный свет идет после 3 секунд) Низкая индикация бэттера y (красный цвет всегда дальше) |
Индикатор СИД перегрузки | Перегрузка над 120% из индикации ряда (желтый цвет) |
Рабочий потенциал | 600V AC RMS или DC |
Уровень обеспеченностью | IEC61010-1: CAT 2001,600V III |
Механически параметры | |
Длина кабеля | 3m (измеряя головка к модулю электроники) |
Выходные терминалы | кабель 0.5m с штепсельной вилкой безопасности BNC |
Вес |
230g (измеряя головка), 130g (электронные модули) |
