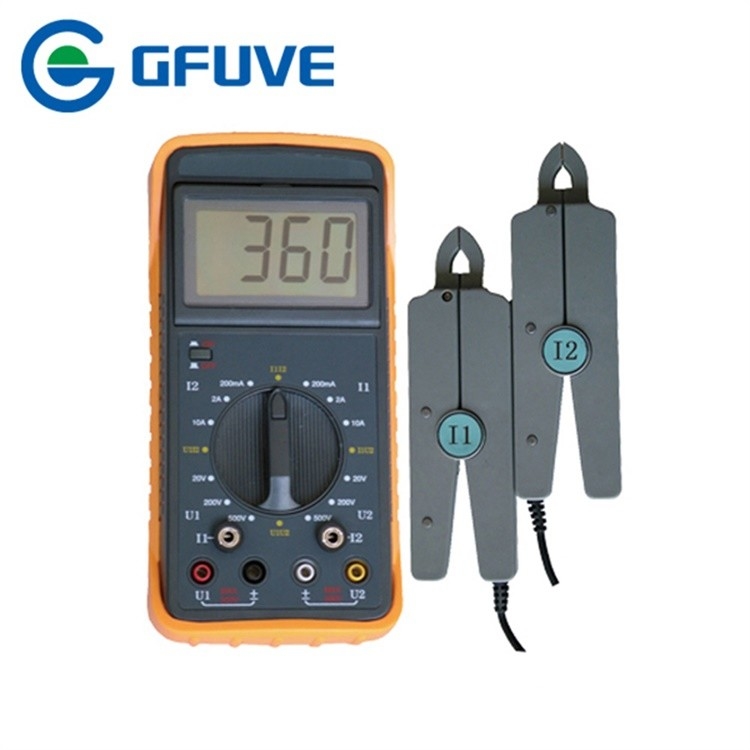

МЕТР ФАЗОВОГО УГЛА ЦИФРОВ ЭЛЕКТРИЧЕСКОЙ ДВОЙНОЙ СТРУБЦИНЫ ГФ211 ПОРТАТИВНЫЙ С СТРУБЦИНОЙ ТЕЧЕНИЯ 10А
Применение
Применимы к предохранению от реле, измерению электричества, инженерству конструкции электричества и преобразования и другому профессионалу, отдел электричества, фабрики и шахты, химическая промышленность нефти, система металлургии для вторичных электрических счетчиков идеала проверки цепи.
Введение
ГФ211 удваивают струбцину цифровой метр фазового угла многофункциональная портативная аппаратура. Он может измерить не только переменное электрическое напряжение, но также переменный ток. Своя важная функция измерить фазовый угол между 2 напряжениями тока, между 2 настоящим или между напряжением тока и течением. Настоящий сигнал получен трансформатором струбцины настоящим без резать настоящий провод. Он может диссерн индуктивная цепь и емкостная цепь; смогите сразу прочитать дифференциальный участок защиты среди каждого блока КТ; смогите проверить соединение трансформатора; измерьте трехстороннюю последовательность участка напряжения тока; смогите проверить ли соединение метра право или не; смогите оценить ход суда электрического метра кВх. Он имеет высокое разрешение течения, поэтому может быть использован как измеритель величины тока утечки. Идеальный выбор для конторы электричества, фабрик, шахты, нефти - предприятий химии, фабрик металлургии и так далее.
Использованы ГФ211 с струбцинами высокой точности небольшими возглавляют для того чтобы улучшить струбцину настоящей точности измеряя, облегчают поле связывая проволокой плотную окружающую среду.
ПАРАМЕТРЫ
| Электрические параметры |
| Класс точности |
1%, 2% |
| Электропитание |
2 батареи 9В |
| Масштаб |
| Участок |
0-360° |
| Напряжение тока АК |
500В |
| Течение АК |
200мА/2А/10А |
| Основная ошибка (под стандартной оперативной средой) |
| Температура |
23°К±5°К |
| Влага |
<65>
|
| Форма волны |
Искажение ≤1% волны синуса |
| Частота |
50± 2Хз, 60± 2Хз |
| Положение провода |
Центр струбцины |
| Измерение участка |
Напряжение тока: 100В± 25В
Течение: 1А±0.2А |
| Точность участка |
ФС 1,0% |
| Электрические продолжаемые параметры - |
| Основная ошибка (под стандартной контюед оперативной средой) - |
| Точность напряжения тока |
| 200В |
1.0ФС, разрешение: 0.1В |
| 500В |
1.0ФС, разрешение: 1В |
| Точность напряжения тока |
| 10А |
2.0ФС, разрешение: 10мА |
| 2А |
2.0ФС, разрешение: 1мА |
| 200мА |
2.0ФС, разрешение: 0.1мА |
| Входное комплексное сопротивление |
| Когда напряжение тока измерения |
1МΩ |
| Импеданс ввода напряжения |
>120КΩ когда участок измерения |
| Измерение участка |
| Точность напряжения тока |
3В-500В |
| Настоящий ряд |
0.01А-10А |
| Дополнительная ошибка |
| Фазовый угол измерения, напряжение тока и течение |
Чем основная ошибка |
| Течение измерения |
Ошибка приведенная проводами далеко от центра струбцин чем основная ошибка |
| Спецификация безопасности |
| Сопротивление к напряжению тока |
Метр может сопротивляться 1000В (волне синуса АК, 50Хз или 60 Хз) на 1 минута между цепью метра и случаем метра; Между входным сигналом соединение У1 и У2 может сопротивляться 500В (волне синуса АК, 50Хз или 60 Хз) на 1 минута. |
| Сопротивление изоляции |
Сопротивление и между цепью метра и поверхностью метра и между терминалами У1 и У2 больше чем 100МΩ. |
| Механические параметры |
| Размеры (В×Д×Х) (мм) |
185×167×35 |
| Вес (кг) |
0,5 |
| Условия окружающей среды |
| Работая температура |
0°К±40°К |
| Влажность |
≤80% |
| Аксессуар |
| Двойной метр вольт-ампера участка струбцины |
1 часть |
| Зажимает 10А |
2 части |
| Провод струбцины |
2 части |
| Провод напряжения тока |
2 части |
| Руководство потребителя |
1 часть |
| Продолжаемый аксессуар - |
| Аттестация качества |
1 часть |
| Коробка |
1 часть |
Конкурентные преимущества
Хороший и высококачественный контроль,
Проворная доставка,
Новый продукт,
Конкурентоспособные цены,
дружественные к Земл продукты,
Небольшой заказ приемлемый,
Принятый ОЭМ
