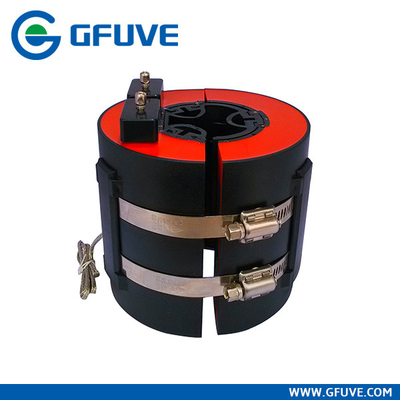

БОЛЬШОЙ ТРАНСФОРМАТОР РАЗДЕЛЕННОГО СЕРДЕЧНИКА СМОЛАЫ ТЯГОТЫ НАСТОЯЩИЙ

Большие изображения : БОЛЬШОЙ ТРАНСФОРМАТОР РАЗДЕЛЕННОГО СЕРДЕЧНИКА СМОЛАЫ ТЯГОТЫ НАСТОЯЩИЙ

Подробная информация о продукте:

Место происхождения:	Пекин, Китай
Фирменное наименование:	GFUVE
Сертификация:	ISO 9001 : 2008; CE
Номер модели:	LZCK350-10

Оплата и доставка Условия:

Количество мин заказа:	3pcs
Цена:	USD1---250
Упаковывая детали:	Стандартная коробка экспорта
Время доставки:	7days
Условия оплаты:	T/T, западное соединение, Paypal
Поставка способности:	20000PCS/month

контакт

Подробное описание продукта

Использование:	Настоящий	Участок:	Одиночный
Структура катушки:	Toroidal	Номер катушки:	Автотрансформатор

ТРАНСФОРМАТОР РАЗДЕЛЕННОГО СЕРДЕЧНИКА СМОЛАЫ LZCK350-10 НАСТОЯЩИЙ

Трансформатор разделенного сердечника смолаы серии LZCK настоящий соответствующее forcurrent предохранение от измерения и микрокомпьютера электрического оборудования в электрической системе AC 10KV и 35KV. Он широко использован в switchgears сети кольца компакта польностью изолированных как ABB-Безопасные кольцо/сейф плюс… и коробки распределения кабеля. Трансформатор можно сразу установить на кабели andoutlet входа. Ломтик импортированный материал кремния. Сердечник кольца Thesemicircular и arevacuum вторичных замоток политое изолированной смолаой.

МОНТАЖНЫЕ СХЕМЫ

P1, P2 первичный стержень полярности, S1, S2 вторичный стержень полярности.
P2, S2 омонимичные стержни (вычитательная полярность).

ПАРАМЕТРЫ

Технические параметры
Стандарты	IEC60044-1; IEC 61869-2; ANSI C57.13; NTC 2205; GB1208-2006
Расклассифицированное основное течение	20-600A
Номинальная нагрузка	≤25VA
Расклассифицированная частота	50Hz или 60Hz
Расклассифицированное вторичное течение	5A или 1A
Расклассифицированное кратковременное термальное течение	40kA, 1S
Расклассифицированное непрерывное термальное течение	120%I1n
Напряжение тока сил-частоты вторичной замотки	3kV, 1min
Фактор обеспеченностью аппаратуры	FS≤10
Механически параметры
Размеры (W×D×H) (mm)	φ50xφ110x105
Вес (kg)	3,1
Условия Operating
Рабочая температура	-35°C к +55°C
Ежедневный средний temp	<>
Высота	<3500 meters="">
Условие	Отсутствие существования строго begrimed, размывчатого и радиоактивного газа в воздухе. Позволение долгосрочной деятельности под расклассифицированным течением.

ТЕХНИЧЕСКИЕ ДАННЫЕ

Тип	LZCK350-10			LZCK350-10			LZCK350-10
Цель	Измеряя настоящий трансформатор			Трансформатор предохранения настоящий			Трансформатор бифилярной намотки настоящий
Коэффициент	Тип точности и расклассифицированная тягота (VA)			Тип точности и номинальная нагрузка (VA)			Составные тип точности и номинальная нагрузка (VA)
I1/I2	0,5	1	3	10P15	10P10	10P5	0,5	1	10P10	10P5
20/1			0,5			0,75
30/1		0,5	1,5		0,75	1,25
50/1		1	2		1,25	2
75/1	2	2,5	3,75	1,25	2	3		2	1	2
100/1	2,5	3,75	5	2	2,5	5	2	2,5	1,5	2,5
200/1	5			3	5	7,5	2,5		2
300/1	10			3	5	7,5	3,75		2,5
400/1	10			3	5	10	5		2,5
500/1	25			3,75	6,25	10	5		2,5
600/1	25			5	7,5	10	7,5		5
50/5			2,5			2
75/5			2,5			3
100/5	2,5		3,75			5		2,5		2,5
200/5	7,5						2,5	5		2,5
300/5	10						5		2	2,5
400/5	15						7,5		2,5	5
500/5	25						7,5		2,5	5
600/5	30						10		3	7,5

НАПРАВЛЯЮЩИЙ ВЫСТУП ВЫБОРА

Модель	Основное расклассифицированное течение	Номинальная нагрузка	Апертура (mm)	Описание (mm)	Вес (kg)	Материал	Водоустойчивый
LMCK055-10	300-1200A	≤10VA	φ55	180×138×52	2	ПК	IP65
LMCK185-10	300-3000A	≤25VA	φ185	350×283×55	4,5	ПК	IP65
LZCK310-10	300-600A	≤10VA	φ50	φ50 x φ110 x 32	1	Смолаа	случай кремния (вариант)
LZCK322-10	30-600A	≤10VA	φ50	φ50 x φ110 x 52	1,6	Смолаа	случай кремния (вариант)
LZCK350-10	20-600A	≤25VA	φ50	φ50 x φ110 x 105	3,1	Смолаа	случай кремния (вариант)
LZCG530-10	30-600A	≤20VA	φ45	φ45 x φ120 x 65	2,1	Смолаа	случай кремния (вариант)

УПОРЯДОЧЕНИЕ ИНФОРМАЦИИ

Уверен к типу, коэффициенту наличности, типу точности, номинальной нагрузке и пользе продуктов когда вы планируете сделать заказ. Специальные спецификации смогли быть подгоняны. Все виды различных трансформаторов спецификаций и параметров настоящих можно сделать согласно вашим потребностям.
