Подробная информация о продукте:
Оплата и доставка Условия:
|
Использование: | Текущие | Фаза: | Одноместный |
---|---|---|---|
Структура катушки: | Toroidal | Номер катушки: | Автотрансформатор |
класс: | 0.2С, 0,2, 0,5, 5П10, 10П10, 10П20 | Коэффициент: | 5-3150А/5А ИЛИ 1А |

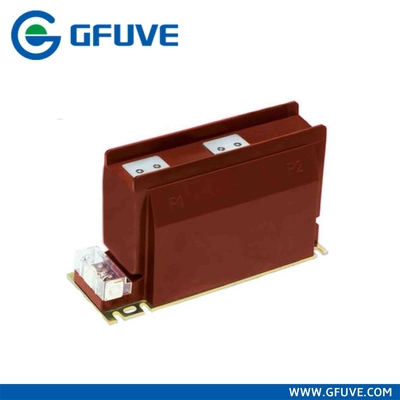

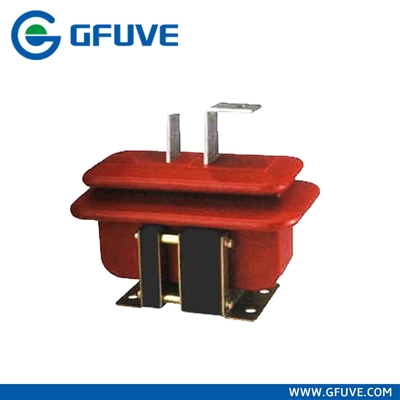

12КВ 15КВ 20КВ трансформатор 33КВ крытый и на открытом воздухе МВ настоящий
Общее описание
ГФУВЭ изготовляет обширную линию брошенных трансформаторов изолированных эпоксидной смолой через ряд напряжения тока 5,5 КВ к 72,5 кВ. Эта брошюра описывает одну модель на открытом воздухе настоящих трансформаторов в классе 36кВ с рейтингами производительности совпадая с предложениями продукта индустриального стандарта. ГФУВЭ, из-за глубины продукта, панибратство с международными стандартами и возможность нестандартной конструкции может также конструировать согласно потребностям клиента специфическим.
Конструкция
Тороидал собрание ядра и замотки помещено в циклоалифатическую эпоксидную смолу в одиночном процессе, выполненном под вакуумом, используя метод студневания давления. Цвет смолы сер. Браун доступен специальным распоряжением. Эпоксидная смола была выбрана из-за своих превосходного отслеживая сопротивления, высокой механической прочности, способности выдержать ультрафиолетовое излучение, главных характеристик выветривания и своего нонкомбустибилиты.
Термальная & динамическая оценка
Для дизайнов до 600А оценка короткого периода времени термальная 100 раз номинальное течение для 1 второго и над 600А это 63кА/1секонд. Динамическая оценка короткого периода времени 2,5 раз термальная оценка.
Основные терминалы
Основные терминалы полуженные квартирой пусковые площадки отверстия НЭМА 2 меди. Основные терминалы отделяемы так, что другие терминальные конфигурации можно рассматривать. Максимум - позволяемая терминальная тяга 1100льбс.
Вторичные терминалы
Вторичные терминалы бронзовый тип струбцины с отверстием большого диаметра. Бронзовый делая поворот прибор короткого замыкания неотъемлемая часть расположения вторичного терминала. Заземлительный зажим также обеспечен.
Терминальная коробка
Коробка литого алюминия терминальная имеет эпицентры деятельности одного проводника дюйма на обоих концах и стуке вне для фасонной части для трубки одного дюйма на дне. Коробка прикреплена в тело трансформатора 4 болтами в картине индустриального стандарта и может легко быть разделена, упрощающ процедуры по изменения вне.
Базовая платина
Основание сделано из морского алюминия ранга и безопасно прикреплено к телу трансформатора. Обеспечены размеры установки индустриального стандарта и пусковая площадка 90° одиночного отверстия земная к установленному плато.
Намеплатес
Данные по Намеплате выгравированы на очерненных плитах нержавеющей стали
Устанавливать
Трансформаторы можно установить в горизонтальном, вертикальном или приостанавливанном положении.
Тесты
Стандартные испытания в согласии с ИЭЭЭ стандартны. К тому же внутренняя частично разрядка выполнена как стандартное испытание с критерей по принятия < 20pC="" at="" 1="">
Поручать и обслуживание
Трансформаторы поставленные готовые для обслуживания. Никакие особенные инструменты необходимы. Руководства по эксплуатации обеспечены с каждой пересылкой. Порекомендован периодический обтирать вниз блоков с тавотом силикона.
Технические параметры | |
Стандарты | ИЭК60044; ИЭК 61869; АНСИ/ИЭЭЭ К57.13 |
Расклассифицированное основное течение | 20-2500А |
Номинальная нагрузка | ≤40ВА |
Расклассифицированная частота | 50Хз или 60Хз |
Расклассифицированное вторичное течение | 5А или 1А |
Расклассифицированное кратковременное термальное течение | 40кА, 1С |
Расклассифицированный машинный ток | 125кА |
Расклассифицированный уровень изоляции | 12/42/75 КВ |
ФС | ≤10 |
Механические параметры | |
Материал | Эпоксидная смола |
Вес (кг) | 28 |
Эксплуатационные режимы | |
Рабочая температура | -25°К к +55°К |
Темп ежедневного среднего числа | <> |
Температура хранения | -40°К к +70°К |
Высота | <1000 meters=""> |
Условие | Отсутствие существования строго бегримед, размывчатого и радиоактивного газа в воздухе. Разрешение долгосрочной деятельности под расклассифицированным течением. |
