Полноавтоматическая система испытания точности настоящего трансформатора
Полноавтоматическая система испытания точности настоящего трансформатора ХЭС-16
Примечание:

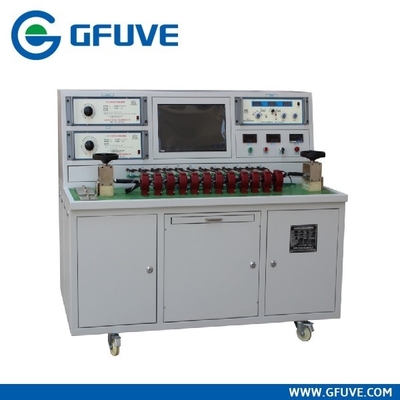

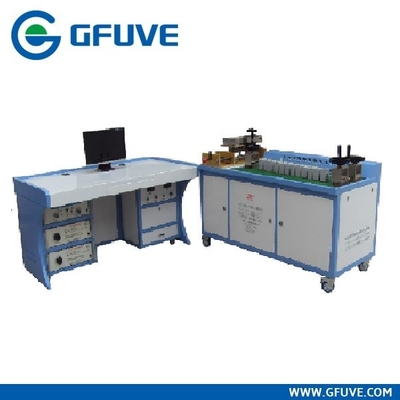

- Вышеуказанное изображение только для ссылки, структура конечного продукта можно конструировать согласно требованиям к потребителя.
- Суд может быть установленной тяготой ФИ49 КТ (5А), тяготой ФИ47 КТ (1А), трансформатором ХЭС-1К тестер, ХЛС-20Г1 стандартный КТ и настоящий источник (внутрь), компьютер етк.
- Имя продуктов: Полноавтоматическая система испытания точности настоящего трансформатора ХЭС-16
- Класс испытательный полигона и точности системы испытания:
| Нет |
Описание продуктов |
Модель |
Испытательный полигон |
Класс точности |
| 1 |
Стандартный настоящий трансформатор |
ХЛС-20Г1 |
5A-2000A / 5А&1А |
±0.01% |
| 2 |
Настоящая тягота (1А) |
ФИ47 |
КОСΦ=0.8: 0.05ВА-30ВА
КОСΦ=1.0: 0.05ВА-10ВА
|
±3% |
| 3 |
Настоящая тягота (5А) |
ФИ49 |
КОСΦ=0.8: 1.25ВА-30ВА
КОСΦ=1.0: 1.25ВА-10ВА
|
±3% |
| 4 |
Тестер трансформатора |
ХЭС-1К |
(1%-120%). В |
±1% |
- Модель контроля каждого продукты:
| Нет |
Описание продуктов |
Модель |
Модель контроля |
| 1 |
Суд испытания КТ |
ХЭС-16 |
Режим автоматического управления ПК & электрическим контролем |
| 2 |
Настоящая тягота (1А) |
ФИ47 |
Режим автоматического управления ПК и руководством |
| 3 |
Настоящая тягота (5А) |
ФИ49 |
Режим автоматического управления ПК и руководством |
| 4 |
Тестер трансформатора |
ХЭС-1К |
Автоматические данные по ошибки загрузки к ПК |
| 5 |
Стандартный настоящий трансформатор |
ХЛС-20Г1 |
Автоматическое соединение ПК |
| 6 |
Количество объекта КТ |
|
1-16пкс, автоматический тест ПК |
4. Список испытательной системы КТ:
| Нет |
Деталь/описание |
Модель продукта |
Кты |
| 1 |
Полноавтоматический Суд теста КТ |
ХЭС-16 |
1ПК |
| 2 |
Тестер трансформатора цифров |
ХЭС-1К |
1ПК |
| 3 |
Стандартный КТ (с настоящим источником) |
ХЛС-20Г1 |
1ПК |
| 4 |
Настоящая тягота (1А) |
ФИ47 |
1ПК |
| 5 |
Настоящая тягота (5А) |
ФИ49 |
1ПК |
| 6 |
Сильнотоковые кабели испытания |
|
1СЭТ |
| 7 |
Кабели испытания КТ вторичные |
|
1СЭТ |
| 8 |
Контрольная программа теста и КТ |
|
1ПК |
| 9 |
Компьютер и принтер |
|
1ПК |
| 10 |
Блок развертки лазера |
|
1ПК |
Дополнение: Технические данные каждого продукты
- Суд испытания ХЭС-16 полноавтоматический КТ
- Ввод напряжения: АК 220В 50Хз однофазный
- Напряжение тока выхода: АК 0-250В
- Расклассифицированная емкость: 10кВА
- Напряжение тока выхода: Грубая настройка & прецизионная установка
- Модель регулировки: Автоматическое регулирование ПК & электрической регулировкой
- Регулирующие элементы: мотор двух-сервопривода и двойной регулятор напряжения тока
- Функции защиты: обеспеченное предохранение от перегрузок по току и перенапряжения
- Суд можно установить: Тягота ФИ49 КТ, тягота ФИ47 КТ, тестер трансформатора ХЭС-1К, компьютер етк.
- Структура Суда: Согласно требованиям к потребителя
- Количество испытанного объекта КТ: 1-16пкс
2)Тестер трансформатора ХЭС-1К цифров
a. Расклассифицированные течение и напряжение тока: 5А, 1А, 100В, 110В, 120В
Коэффициент коэффициента: 1/√3,1/3,1,1.5, 2
b. Измеряя ряд:
- Ряд ошибки коэффициента: ±0.001% | ±19.99%(2 положения: 1,999%, 19,99%). Минимальное разрешение: 0,001%.
- Ряд фазового рассогасования: ±0.01 ' | ±900 ' (2 положения: 90,0', 900'). Минимальное разрешение: 0,1'.
- Ряд импеданса: 0.001Ω~ 19.99Ω. Минимальное разрешение: 0.001Ω.
- Вход: 0,001 госпожи | разрешение 19,99 госпож минимальное: 0,001 госпожи.
c. Точность напряжения тока и настоящего дисплея: ±1%; Ряд дисплея: 0-199,9%
d. Вторичный импеданс стандартного настоящего трансформатора соединенного с ≤ 0.11Ω тестера (косφ = 1)
e. Вторичный импеданс испытанного настоящего трансформатора соединенного с ≈ 0.003Ω тестера (косφ = 1)
f. Загрузка стандартного трансформатора волатге соединенного с ≈ 0 тестера
g. Течение и напряжение тока дисплея полярности < 30="">
h. Расход энергии: < 20VA="">
i. Частота тарифа: 50Хз
j. Ряд деятельности: (1%-120%). В, (20%-120%). ООН
k. Модель дисплея: СИД
3)Стандартный настоящий трансформатор ХЛС-20Г1 (с настоящим источником)
a. Расклассифицированное основное течение (а): 5,7.5, 10,15,20,25,30,40,50,60,75,80,100,120,150,160,200,250,300,315,400,500,600,630,750,800,1000,1200,1250,1500,1600,2000 а
b. Расклассифицированное вторичное течение: 5А, 1А
c. Кальсс точности: 0,01%
d. Расклассифицированная вторичная емкость: 0,2 ома (когда И2=5А, П=5ВА, когдаИ2=1А, П=0.2ВА)
e. Частота: 50Хз
f. Рабочий диапазон: (1%--120%). В
g. Модель соединения: Автоматическое соединение ПК
h. Структура продукта: с настоящим источником
i. Ввод напряжения настоящего источника: АК 0-250В
j. Емкость настоящего источника: |10кВА
4)Тягота настоящего трансформатора ФИ49
a. Расклассифицированное течение: 5А
b. Рабочий диапазон: (1%--120%). В
c. Фактор силы и расклассифицированная емкость (5А):
КОСФ = 0,8: 1,25ВА,2.5ВА,5ВА,6.25ВА,7.5ВА,10ВА,12.5ВА,15ВА,20ВА,25ВА,30ВА
КОСФ = 1,0: 1,25ВА,2.5ВА,5ВА,6.25ВА,7.5ВА,10ВА
Фактор силы и расклассифицированная емкость (1А):
КОСФ = 0,8: 0,05ВА,0.1ВА,0.2ВА,0.25ВА,0.3ВА,0.4ВА,0.5ВА,0.6ВА,0.8ВА,1ВА,1.2ВА
КОСФ = 1,0: 0,05ВА,0.1ВА,0.2ВА,0.25ВА,0.3ВА,0.4ВА
d. Частота тарифа: 50Хз
e. Класс точности: ±3%
g. Модель контроля: Режим автоматического управления ПК & ручным контролем
5)Тягота настоящего трансформатора ФИ47
a. Расклассифицированное течение: 1А
b. Рабочий диапазон: (1%--120%). В
c. Фактор силы и расклассифицированная емкость (ВА):
КОСФ = 0,8: 1,25ВА,2.5ВА,5ВА,6.25ВА,7.5ВА,10ВА,12.5ВА,15ВА,20ВА,25ВА,30ВА
КОСФ = 1,0: 1,25ВА,2.5ВА,5ВА,6.25ВА,7.5ВА,10ВА
d. Частота тарифа: 50Хз
e. Класс точности: ±3%
g. Модель контроля: Режим автоматического управления ПК & ручным контролем
6). Кабели испытания КТ основные
3000Акс2.5мкс1пк, 1000Акс2.5мкс1пк, 500Акс2.5мкс1пкс, 250Акс2.5мкс1пк
7). Программное обеспечение испытания КТ
- Английская версия
- Модель сбор информации: Автоматический & ручной
- Формат отчетов о выхода согласно пользе требует
