Подробная информация о продукте:
Оплата и доставка Условия:
|
класс: | 0.2С, 0,2, 0,5 | Тягота: | <60va> |
---|---|---|---|
Коэффициент: | 5-3150А/5А ИЛИ 1А | Материал: | сталь смолы и кремния |
цвет: | красный | Вес: | 28-60КГ |
FS: | <10> | ГФЛЗЗ0946-10К2: | ТРАНСФОРМАТОР АППАРАТУРЫ 12КВ НАСТОЯЩИЙ |
уровень напряжения тока: | 6кв, 10кв, 12кв | Использование: | ШКАФ СВИТКХГЭАР |

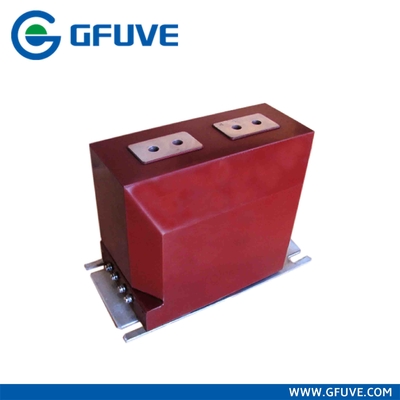

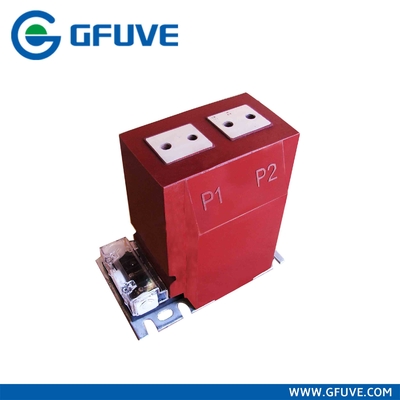

ГФЛЗЗ0946-10К2 трансформатор средней аппаратуры напряжения тока 12КВ настоящий конструирован в 10кВ и под системами АК 50Хз или 60Хз для целей измерять и защиты. Продукты соотвествуют ИЭК60044-1, ИЭК61869-2 и АНСИ/ИЭЭЭ К57.13.
Этот трансформатор модельной аппаратуры настоящий использован в шкафе свитчгеар компанией электричества.
Технические параметры | |
---|---|
Стандарты | ИЭК60044; ИЭК 61869; АНСИ/ИЭЭЭ К57.13 |
Расклассифицированное основное течение | 5-3150А |
Номинальная нагрузка | ≤60ВА |
Расклассифицированная частота | 50Хз или 60Хз |
Расклассифицированное вторичное течение | 5А или 1А |
Расклассифицированное кратковременное термальное течение | 120кА, 1С |
Расклассифицированный машинный ток | 200КА |
Расклассифицированный уровень изоляции | 12/42/75 КВ |
ФС | ≤10 |
Механические параметры | |
Материал | Эпоксидная смола |
Вес (кг) | 28 |
Эксплуатационные режимы | |
Рабочая температура | -25°К к +55°К |
Темп ежедневного среднего числа | <> |
Температура хранения | -40°К к +70°К |
Высота | <1000 meters=""> |
Условие | Отсутствие существования строго бегримед, размывчатого и радиоактивного газа в воздухе. Разрешение долгосрочной деятельности под расклассифицированным течением. |
Течение Ратид основное (а) | Комбинация класса | Класс точности и требуемая производительность (ВА) | Кратковременное термальное течение (кА/С) |
Расклассифицированный машинный ток (кА)
|
||||||
---|---|---|---|---|---|---|---|---|---|---|
0,2 (с) | 0,5 (с) | 10П10 | 10П15 | 10П20 | ||||||
5 | 0,2) (С/0,5 (С) 0,2) (с/10П 0,5) (с/10П |
10 | 20 | 20 | 20 | 15 | 0,5 | 1* | 1,25 | 2.5* |
10 | 1 | 2* | 2,5 | 5* | ||||||
15 | 1,5 | 3* | 3,75 | 7.5* | ||||||
20 | 2 | 4* | 5 | 10* | ||||||
30 | 3 | 6* | 7,5 | 15* | ||||||
40 | 4 | 8* | 10 | 20* | ||||||
50 | 5 | 20* | 12,5 | 50* | ||||||
75 | 7,5 | 31.5* | 18,5 | 78* | ||||||
100 | 10 | 31.5* | 25 | 78* | ||||||
150-200 | 31,5 | 45* | 80 | 112,5 | ||||||
300-500 | 45 | 63* | 112,5 | 150* | ||||||
600 | 20/30 | 63 | 80* | 130 | 160* | |||||
800 | ||||||||||
1000 | 30 | 80 | 100* | 160 | 180* | |||||
1200 | ||||||||||
1500 | 30 | 40 | 30 | 20 | 100 | 120* | 160 | 200* | ||
2000-2500 | 60 | 30 | ||||||||
3000-3150 |
