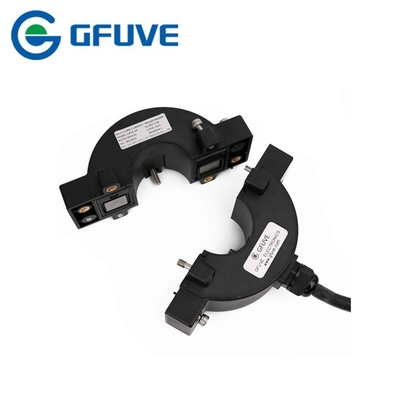

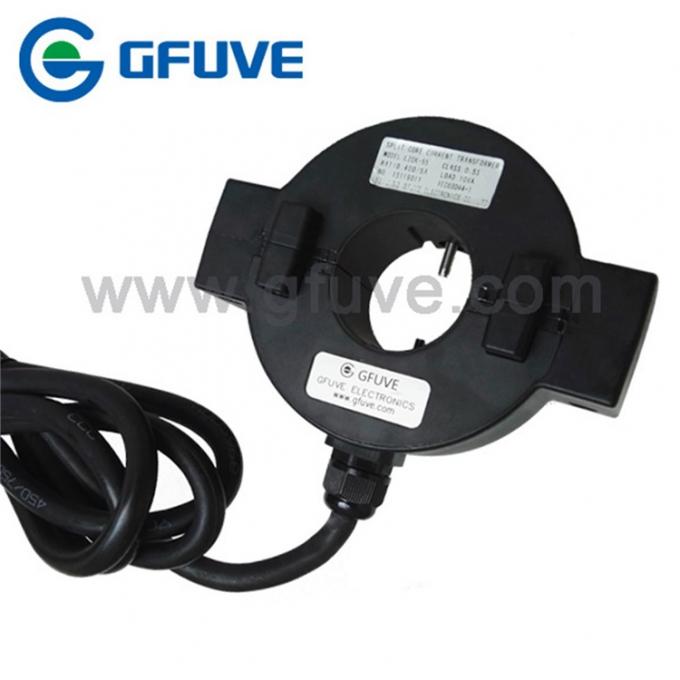

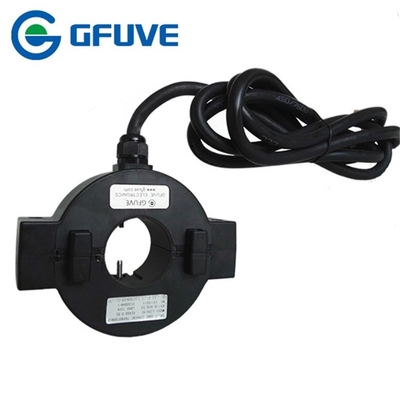

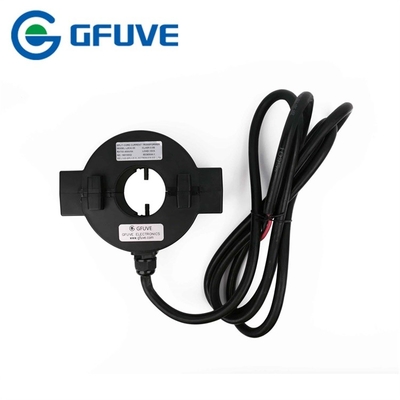

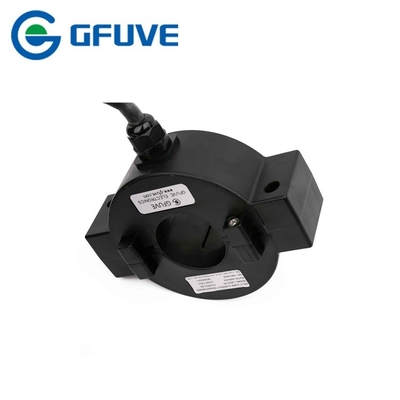

LZCK-55 GFUVE трансформатор тока с расщепленным сердечником и IP65 открытый расщепленный сердечник ct 5A для распределительного трансформатора
Трансформатор с разделенным сердечником измеряет ток в цепи вторичного ТТ 5 А или 1 А и работает вместе с регистратором неисправностей NR для контроля вторичных токов. Он предназначен для зажима проводов вторичной цепи от первичного ТТ и предназначен для подключения линейного ТТ в ситуациях, которые не допускают «разомкнутой цепи».
Трансформаторы тока наружной установки LZCK-55 ip65 применимы для системы переменного тока 35 кВ, а измерение тока силового оборудования ниже 10 кВ также может использоваться для защиты микрокомпьютера. Этот тип трансформатора тока использует импортную кремниевую сталь, которая обладает высокой проницаемостью в качестве магнитного материала, имеет характеристики малых потерь в магнитной цепи и может быть разделена, его полукруглый сердечник и вторичные обмотки используют вакуум высокого качества из эпоксидной смолы, отлитый в пластиковом корпусе (ABS & PC ), который является огнезащитным анти-влаги, стабильной работы, без обслуживания.
Трансформаторы тока с разделенным сердечником GFUVE® поддерживает большой складской запас трансформаторов тока с разделенным сердечником, включая измерительные классы, мультиразмеры, класс реле и катушки Роговского для наиболее распространенных применений. Ниже приведен список всех трансформаторов тока с разделенным сердечником, доступных через GFUVE, однако, не все модели есть в наличии.
Китай поставщик, производитель, завод трансформаторов тока с расщепленным сердечником, катушки Роговского. Открытый Водонепроницаемый трансформатор тока построен с сердечником из силиконовой стали и герметизирован для наружного использования. Кроме того, он предназначен для легкой установки на заземление потенциальных проводников.
ПАРАМЕТРЫ
| технические параметры |
|---|
| стандарты | IEC60044-1; МЭК 61869-2; ANSI C57.13; NTC 2205; GB1208-2006 |
| Класс точности | 0,5%, 1% |
| Диапазон первичного номинального тока | 100-1000A |
| Диапазон номинальной нагрузки | ≤15VA |
| Номинальная частота | 50/60 Гц |
| Номинальный вторичный ток | 5А или 1А |
| Выдерживаемое напряжение частоты вторичной обмотки | 3 кВ, 1 мин |
| Рейтинг факторов безопасности | (FS) <5 |
| Огнестойкий АБС-пластик внутри, челюсть водонепроницаемый фартук. |
| Механические параметры |
|---|
| Диафрагма (мм) | Φ55 |
| Размеры (Ш × Г × В) (мм) | 180 × 138 × 52 |
| Вес (кг) | 2.5 |
| Рабочие условия |
|---|
| Рабочая Температура | От -35 ° С до + 55 ° С, не более + 40 ° С |
| Среда | на улице или в помещении |
| Высота над уровнем моря | 0- 3000 м |
| условия | Отсутствие в воздухе сильно разоренного, эрозионного и радиоактивного газа. Допускается непрерывная работа под номинальным током. |
РУКОВОДСТВО ПО ВЫБОРУ
| модель | Первичный номинальный ток | Номинальная нагрузка | Диафрагма (мм) | Описание (мм) | Вес (кг) | материал | Водонепроницаемый |
|---|
| LZCK-55 | 100-1500A | ≤10VA | φ55 | 180 × 138 × 52 | 2 | ПК | IP65 |
| LMCK185-10 | 300-3000A | ≤25VA | φ185 | 350 × 283 × 55 | 4.5 | ПК | IP65 |
| LZCK310-10 | 300-600A | ≤10VA | φ50 | φ50 х φ110 х 32 | 1 | смола | силиконовый чехол (опция) |
| LZCK322-10 | 30-600A | ≤10VA | φ50 | φ50 х φ110 х 52 | 1,6 | смола | силиконовый чехол (опция) |
| LZCK350-10 | 20-600A | ≤25VA | φ50 | φ50 х φ110 х 105 | 3,1 | смола | силиконовый чехол (опция) |
| LZCG530-10 | 30-600A | ≤20VA | φ45 | φ45 х φ120 х 65 | 2,1 | смола | силиконовый чехол (опция) |
