6 комплектов испытания реле предохранения от участка всеобщих
Обзор
1. текущий объем производства 6-канала
2. выход напряжения тока 6-канала
3. доля 6-канала течения DC
4. выход напряжения тока DC 6-канала
5. 8 пар бинарного входного сигнала
6. 4 пары двоичного выхода.
Характеристики
1.Integration в кристалле хозяина 8,4 медленно двигает истинный цвет, облегченный и легкий для того чтобы снести.
2. Встроенный высокоскоростной высокопроизводительный промышленный компьютер, врезанная операционная система, бежать стабилизированное и надежный; также соединенное испытание ПК.
3. Кнопки врезанные панелью дружественные могут также быть внешней клавиатурой, мышью.
4. Высокоточное DAC к 12 дороге, одновременный выход для того чтобы обеспечить тот штуцер формы волны высокой точности, хорошей линеарности.
5. Соответствуя компоненты электромагнитной совместимости, могут улучшить приобъектное анти--электромагнитное взаимодействие, приборы предохранения могут быть соединенными испытаниями электромагнитной совместимости.
6. Аналогового выхода фронта - панель, переключает количество терминальной конструкции в верхней крышке, вся проводка не влияет на деятельность панелей и не испытывает параметры наблюдения.
7. Конструированный к самой последней термальной структуре, и обеспечить самую лучшую вентиляцию. Автоматически определите перегрузки по току, над напряжением тока, перегрузка, короткое замыкание, температура аномалии слишком высоких, данных и подсказка неправильного использования предупреждая.
8. Используя напряжение тока, AC усилителя тока/DC делить, этап выхода используют уникально ультра-линейную технологию усилителя, высокую точность, хорошую надежность; AC 6-участка вывел наружу течение AC напряжения тока и 6-участка.
9. 12 сетноых-аналогов порта и другого опционного выход источника DC auxiliary (220V/110V).
10.Interface: RJ45 (интерфейс), интерфейс локальных сетей USB (программные обновления, сообщая передачу), промышленный последовательный интерфейс (GPS или другая серийная польза прибора).
Функции
1.Host в реальном масштабе времени операционная система, быстрая реакция, посмотренный с аварийным положением, к более лучшему предохранению аппаратур и оборудования под испытанием. Безопасный и надежный, не легкий быть нарушенным вирусом компьютера.
2. Заново конструированный тип интерфейса програмного обеспечения, деятельность главной машины полно последовательн с предпосылкой и легок.
3. Обширные возможности испытания: последовательность положения определенная в пробе, ИТ отличает сетноым-аналогов колебанием, вся группа испытаний, дифференциальным предохранением, гармонической суперпозицией, низкий линять нагрузки цикла, такое же оборудование, измеряя аппаратуры, GPS синхронизированная доводка, воспроизведение недостатка, и изготовленному на заказ испытанию (специальные испытания), etc., удовлетворять различные типы реле предохранения от испытанияа проводимый заказчиком микропроцессор-основанного.
4. Легко завершите ABB, Сименс, AREVA и другие чужие изготовления защитного приспособления испытывают.
5. Отчет по испытанию можно легко вывести от порта USB для того чтобы напечатать.
Спецификации
Текущий объем производства AC | Текущий объем производства участка (действующее значение) | 6×0-30A или 3×0-60A |
Сила максимального выпуска продукции | 520VA/phase |
Текущий объем производства максимума параллельный (действующее значение) | 0-180A |
Долгосрочное позволяемое работая значение течения участка (действующего значения) | >10A |
Позволяемое рабочее временя максимального течения | >11s |
Точность | <> |
Выход напряжения тока AC | Выводить наружу напряжение тока участка (действующее значение) | 6×0-130V |
Выводить наружу линейное напряжение (действующее значение) | 0-260V |
Сила максимального выпуска продукции | 70VA/phase |
Точность | <> |
Выход напряжения тока DC | Ряд выхода | 0-300V или 6×0-±130V |
Сила максимального выпуска продукции | 130VA |
Точность | <> |
Текущий объем производства DC | Ряд выхода | -10-10A или 6×0-±10A |
Сила максимального выпуска продукции | 150VA |
Точность | <> |
Бинарный входной сигнал | Неработающий контакт | 1-20mA, 24V (DC) |
Электрический потенциальный контакт | 0-250V (DC) |
Двоичный выход | Неработающий контакт | 250V/0.5A (DC) |
Требуемая производительность | Ошибка частоты | <> |
Фазовое рассогасование | <> |
Искажение формы волны | <> |
Ошибка времени | <40> |
Частота выхода | 0-1050Hz |
Наложенная гармоническая волна | 0-21times |
Напряжение тока силы | Позволяемый ряд | AC220V±10%, 50Hz±10% |
Температура окружающей среды | Используйте ряд | 0-45℃ |
Ряд хранения | -25-70℃ |
Измерение времени | Ряд испытания | 0.1ms-999999.999s |
Внешнее возникновение шкафа | Выбран импортированный электромагнитный совместимый шкаф, который сделан высокосортного полностью алюминиевый сплав прессовал раздел и имеет точное возникновение. Размер шкафа (L x W x h): 360mm ×195mm ×365mm |
Вес шкафа | Вес главной машины | 16.6kg |
выход Нагрузк-подшипника | Дискретный между легкой нагрузкой или выходом тяжелой нагрузки (Когда любой текущий объем производства участка перегоняет 15A, предложены, что отжимает ключевой F3 перед испытанием каждого функционального модуля переключить к режиму выхода тяжелой нагрузки) |

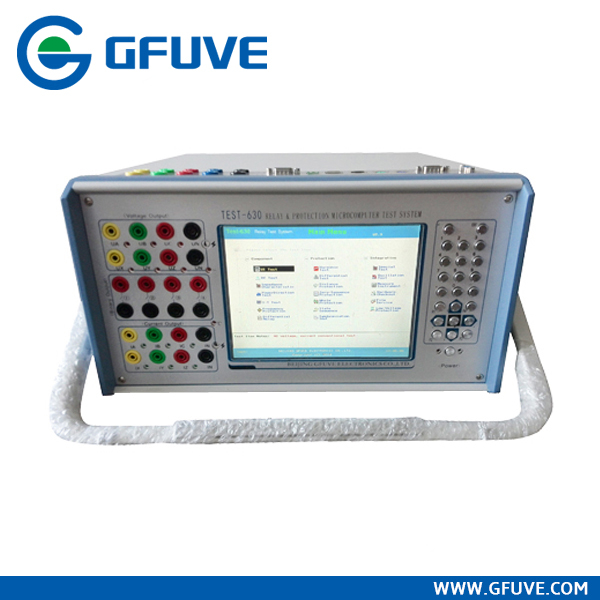

Фото продукта
