ВВЕДЕНИЕ:

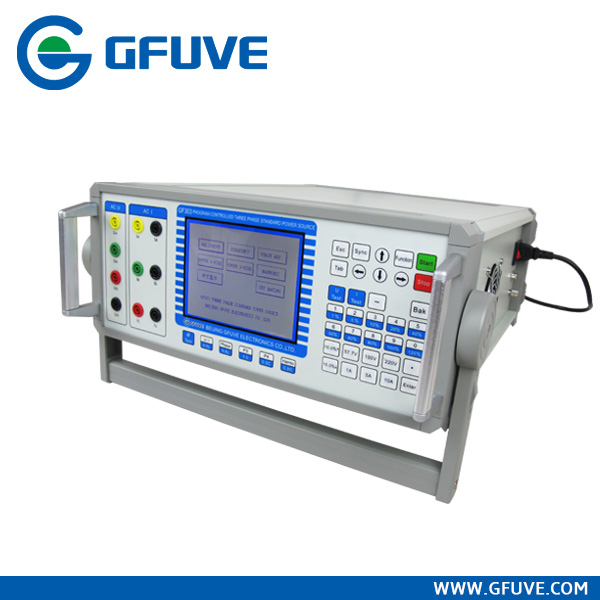

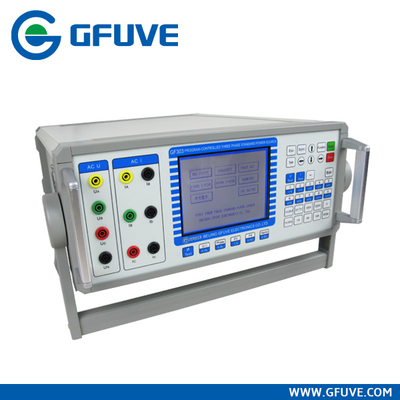

Источник питания Программ-контролируемый GF303 трехфазный стандартный соответствующ для отдела силы, измеряя отдела, отдела контроля качества, блоков исследования, заведений более высокий учить, электрического счетчика энергии, стержней распределения силы, управления электропитания, управления нагрузки, качества силы, прибора компенсации реактивной силы и продукции предпринимательства etc.
---------------------------------------------------------------------------
ХАРАКТЕРИСТИКИ:
1.To настроило и принимает регулировку нагрузки напряжения тока, течения, фазового угла, частоты и фактор силы, также можно использовать как источник источника AC настоящий, напряжения тока AC или источник питания.
2.To установило 2-128 времен гармоник амплитуды и участка, и его можно добавить к низкопробной волне в каждом гармоническом выходе.
значение 3.Frequency регулируемо (AB и участок c).
4.Voltage, текущий объем производства широкий диапазон, большая сила, высокая стабилность, степень искажения формы волны мало.
5.Strong с способностью нагрузки, но она могут принять емкостное, чувствительность, сопротивление составного типа нагрузки или нагрузка и регулировка нагрузки более высоки чем 0,01%.
6.To прикладывают бит 32 MPU + DSP + FPGA, мощная гибкая.
оборудование PID пользы 7.To, быстрая реакция, изменение нагрузки не причинит вывести наружу улетучиваемость.
частота 8.Industrial развевает как высоко по мере того как 50000 пунктов неделя волны замешивая, сигнала выводить наружу без фильтра, точной формы волны выхода, гармонической точности выхода, степень гармонического искажения малы.
9.Range переключая автоматически
тарировка програмного обеспечения пользы 10.To, простая деятельность, стабилизированный и надежный.
11.To имеют большой экран, интерфейс дисплея 320 x 240 LCD, китайских или английских, работая просто.
12.To имеют совершенные перегрузки по току, перенапряжение, жару, a краткост-и-раскрывают, предохранение от перегрузки, обнаружение отказа автоматически.
интерфейс 13.With RS232, и соединение ПК
14.To осуществляют програмное обеспечение машины, оно можно вывести наружу через программу програмного обеспечения ПК.
-------------------------------------------------------------------------------------------------
| Электрические параметры | |
| Тип точности | 0,05%, 0,1% |
| Электропитание | AC 85V-265V одиночной фазы, 50/60 Hz |
| Выход напряжения тока AC | |
| Участок (U1, U2, U3) ряда | 57.7V/100V/220V/380V, переключают автоматически (максимальные 420V) |
| Разрешение регулировки | 0,01%, 0,1%, 1%, 10%, |
| Точность | 0,05% RG |
| Стабилность | 0,005% RG/1 минута |
| Степень искажения | улучшайте чем 0,1% (не емкостная нагрузка) |
| Емкость нагрузки | 25VA |
| Тариф регулировки максимальной допускаемой нагрузки | Меньш чем 0,01% RG |
| Время максимальной допускаемой нагрузки регулированное | Чем 1mS |
| Смещение температуры | 8 PPM/°C |
| Долгосрочная стабильность | 60 PPM/year |
| Текущий объем производства AC | |
| Участок (I1, I2, I3) ряда | 0.1/ 0.25A/0.5A/1A/5A/10A/20A, переключают автоматически |
| Разрешение регулировки | 0,01%, 0,1%, 1%, 10%, |
| Точность | 0,05% RG |
| Стабилность | 0,005% RG/1min |
| Степень искажения | улучшайте чем 0,1% (не емкостная нагрузка) |
| Емкость нагрузки | 25VA |
| Тариф регулировки максимальной допускаемой нагрузки | Меньш чем 0,01% RG |
| Время максимальной допускаемой нагрузки регулированное | Чем 1mS |
| Смещение температуры | 8 PPM/°C |
| Долгосрочная стабильность | 60 PPM/year |
| Выходная мощность | |
| Точность активной силы | 0,05% |
| Точность реактивной силы | 0,1% |
| Стабилность | 0,005% RG/1 минута |
| Участок | |
| Ряд | 0°-359.99° |
| Разрешение регулировки | 0.01°, 0.1°, 1°, 10° |
| Точность | 0.03° |
| Фактор силы | |
| Регулировать ряд | -1 до 0 до +1 |
| Разрешение | 0,0001 |
| Точность | 0,0005 |
| Частота | |
| Ряд | 40-65Hz или 40-400Hz (вариант) |
| Разрешение регулировки | 0.001Hz, 0.01Hz, 0.1Hz, 1Hz |
| Точность | 0.002Hz |
| Смещение температуры | 0.5PPM/°C |
| Долгосрочная стабильность | 4 PPM/year |
| Гармонический | |
| Гармонические времена | 2-128 |
| Разрешение регулировки | 0,1% (сравненный с основной волной) |
| Содержание гармоник (сравненное с основной волной) |
| Напряжение тока | ≤40% |
| Настоящий | ≤40% |
| Участок | 0°-360° |
| Емкость емкостной нагрузки | |
| 0 до 280 v | 1uF |
| 280 до 420 v | 0.6uF |
| Механически параметры | |
| Размеры (W×D×H) (mm) | 450x380x160 |
| Вес (kg) | 18 |
| Условия окружающей среды | |
| Работая температура | 0°C к 40°C |
| Условия хранения | -30°C к 60°C |
| Относительная влажность | ≤85% |
------------------------------------------------------------------------------------------------НАПРАВЛЯЮЩИЙ ВЫСТУП ВЫБОРА:
| Нет. | Точность | Ряд напряжения тока | Настоящий ряд | Вес | Примечание |
| 3030601 | 0,10% | 0-264V | 0-6A | 12KG | |
| 3030605 | 0,05% | 0-264V | 0-6A | 12KG | |
| 3031201 | 0,10% | 0-420V | 0-12A | 13.5KG | |
| 3031205 | 0,05% | 0-420V | 0-12A | 13.5KG | |
| 3032001 | 0,10% | 0-420V | 0-20A | 18KG | |
| 3032005 | 0,05% | 0-420V | 0-20A | 18KG | |
| 303H0601 | 0,10% | 0-300V | 0-6A | 15KG | Система XP |
| 303H0605 | 0,05% | 0-300V | 0-6A | 15KG | Система XP |
| 303H1201 | 0,10% | 0-420V | 0-12A | 18KG | Система XP |
| 303H1205 | 0,05% | 0-420V | 0-12A | 18KG | Система XP |
| 303H2001 | 0,10% | 0-420V | 0-20A | 20KG | Система XP |
| 303H2005 | 0,05% | 0-420V | 0-20A | 20KG | Система XP |
