Зажим настоящего трансформатора на отверстии 100A/50mA 20mm

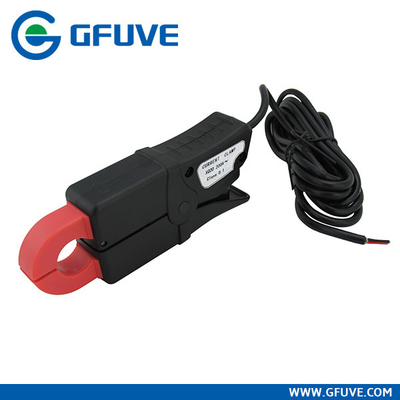

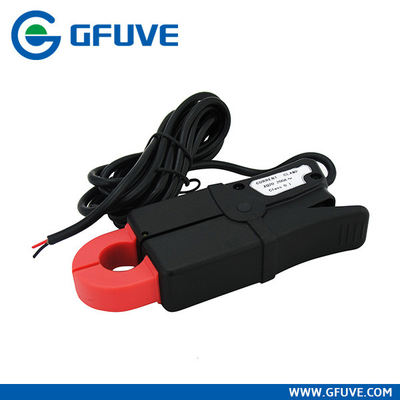

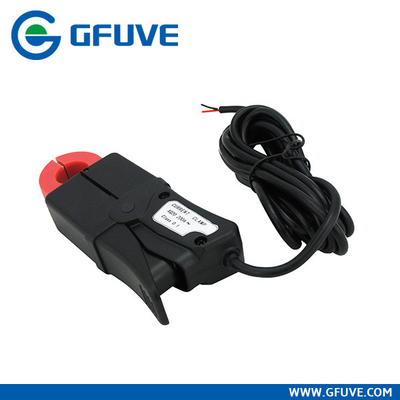

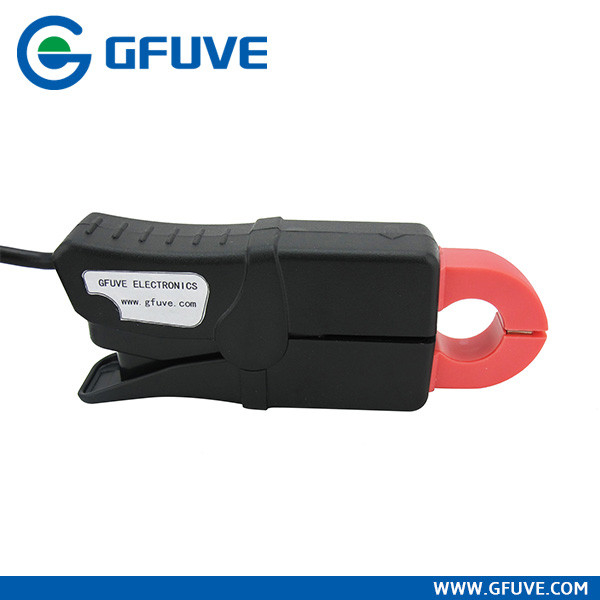

Большие изображения : Зажим настоящего трансформатора на отверстии 100A/50mA 20mm

Подробная информация о продукте:

Место происхождения:	Пекин, Китай
Фирменное наименование:	GFUVE
Сертификация:	ISO 9001 : 2008; CE
Номер модели:	Q20

Оплата и доставка Условия:

Количество мин заказа:	3pcs
Цена:	USD10---150
Упаковывая детали:	Стандартная коробка экспорта
Время доставки:	7days
Условия оплаты:	T/T, западное соединение, Paypal
Поставка способности:	10000pcs/Month

контакт

Подробное описание продукта

Использование:	Настоящий	Участок:	Одиночный
Структура катушки:	Toroidal	Номер катушки:	Автотрансформатор
Тип:	0,1%	Коэффициент:	100A/50mA
Челюсть:	20mm	Цвет:	Чернота

Зажим настоящего трансформатора Q20 на отверстии 100A/50mA 20mm

Зажим настоящего трансформатора на отверстии 100A/50mA 20mm

Q20 трансформатор высокой точности миниый настоящий для измерений к AC 120A. Этот зажим на настоящем трансформаторе использует специальный магнитный сердечник для того чтобы обеспечить более высокую точность и понизить сдвиг фазы. Серия Q20 превосходный настоящий трансформатор, котор нужно использовать в силе и низкоуровневых настоящих применениях измерения.

ПРИМЕНЕНИЯ

Измерять качества силы
Измерять вокруг пачек кабеля
Контроль силовой нагрузки
Анализ формы волны
Калибратор счетчика энергии
Измерять в панелях выключателя
HVAC
Селитебные и коммерчески места
Регистрация данных/запись

ХАРАКТЕРИСТИКИ

Ряд измерения 1mA к AC 120A
Улучшенная эргономическая конструкция и легкая деятельность
Высокий содержимый сердечник металла никеля
Низкий сдвиг фазы для измерения силы
Малый, компактный размер
Отверстие челюсти приспосабливает проводников до диаметра 13mm
Конструированный для DMMs, лесопогрузчиков, рекордеров и осциллографов
40Hz к реакции 10kHz
выходные сигналы AC 1mA/A
Конструированный к EN 61010, 600V норма бесопасности CAT III
UL, метка CE

ПАРАМЕТРЫ

Электрические параметры
Коэффициент		1000: (подгонянные) 1 или 2000:1
Тип точности		0,1%, 0,2%
Основное течение		0 - AC 100A
Вторичное течение		0 - 100mA (подгонянный) AC
Максимальн Cont. Течение входного сигнала		120A
Над категорией напряжения тока		CAT III 600V
Выходной сигнал (течение AC)		AC 100mA на номинальном течении входного сигнала
Выходной сигнал (напряжение тока AC)		100mV, AC 1V на номинальном течении входного сигнала
Диапазон изменения частот		40Hz-2000Hz
Диэлектрическая прочность		3KV 50Hz/60Hz на 1 минуте
Диапазон температур		-20°C к +55°C
Выход		кабель в 2,5 метра с разъемом D01
Максимальные проводники напряжения тока изолированные		600 v
Стандартный		EN 61010-1, EN 61010-2-032, IEC60044-1
Установка		Тип струбцины
Режим выхода		Выводить наружу руководство (2.5m)
Механически параметры
Размеры (L x W x h) (mm)		X 25 45 x 160 (2.5m)
Вес (g)		420
Диаметр поддерживающей цепи (mm)		φ20
Максимальное отверстие челюсти (mm)		20
Цвет		Чернота
Материал		PC+ABS+Polycarbonate, UL94 V0
