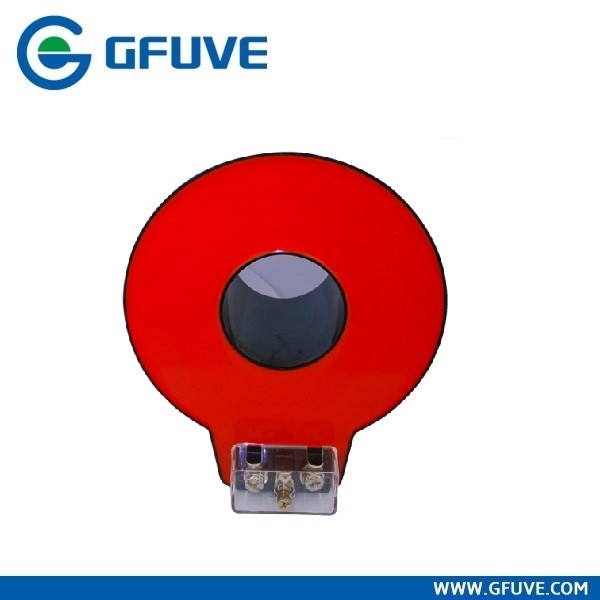

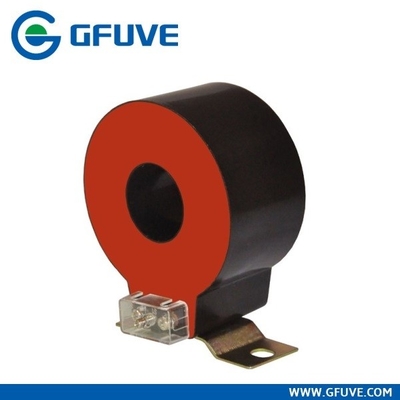

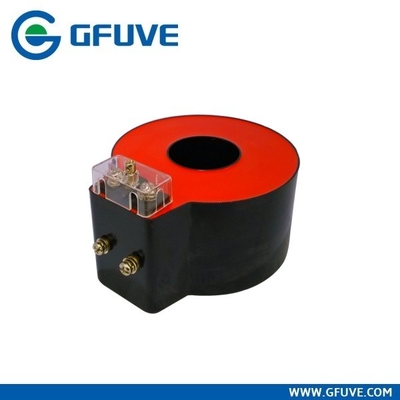

LZCG530-10 БРОСИЛО СМОЛАУ ПРЯМ-ЧЕРЕЗ тип настоящий трансформатор окна ABB
Смолаа бросания серии LZCG Прям-Через настоящий трансформатор соответствующа для настоящего предохранения от измерения и микрокомпьютера электрического оборудования в электрической системе AC 10KV и 35KV. Она широко использована в не только компактных польностью изолированных switchgears сети кольца как ABB-Безопасные кольцо/сейф плюс, Unstitch, Schneider RM6, SM6, Сименс 8DJ10/8DH10, Simosec, FBX, Fluokit, Омар Garbo GA, GAEL; SEL TPS (Q); VEI Unifluorc; Сеть кольца Eaton SVS/12, но также коробки распределения кабеля из-за своей малой установки размера, легковеса, действующих и удобных. Очень удобно что трансформатор можно сразу установить на кабели входа и выхода.
Новый магнитный материал принят для того чтобы быть сердечником настоящего трансформатора, который имеет высокую магнитную проницаемость, низкое замагничивание сатурации и хорошую стабилность. Поэтому, измеряя точность более высока и фактор обеспеченностью аппаратуры более низок. В виду того что высокомарочный кремний обрабатываемый передовой технологией принят для того чтобы быть сердечник замоток предохранения, которые убедили фактора предела точности более высоок.
Полукруглый сердечник кольца и вторичные замотки вакуум политый высокомарочной смолаой эпоксида в огнезамедлительном пластичном кожухе, который имеет характеристику влагостойкого, стабилизированного представления и распределять с обслуживанием. Малый размер, легковес, малый след ноги, зафиксированный в кабеле switchgear сети кольца. Кабель может пересечь настоящий трансформатор через свои внутренние полюсы быстро и равномерно.
Смолау бросания Прям-Через настоящий трансформатор можно разделить нескольким видов согласно различным коэффициенту наличности, точности и номинальным нагрузкам. Специфические параметры показаны в соответствие к таблицам каждого параметра модели.

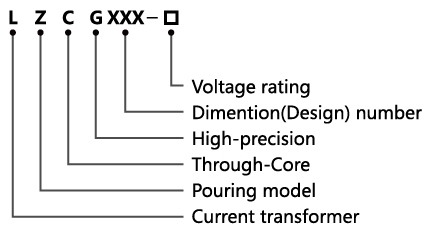

МОДЕЛЬНАЯ СМЫСЛЬ

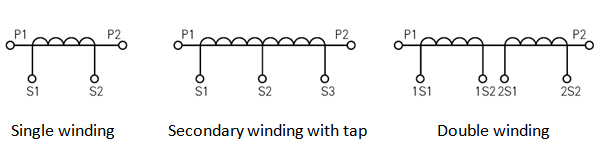

МОНТАЖНЫЕ СХЕМЫ
P1, P2 первичный стержень полярности, S1, S2 вторичный стержень полярности.
P2, S2 омонимичные стержни (вычитательная полярность).
ПАРАМЕТРЫ
|
Технические параметры |
|
Стандарты |
IEC60044-1; IEC 61869-2; ANSI C57.13; NTC 2205; GB1208-2006 |
|
Расклассифицированное основное течение |
30-1000A |
|
Номинальная нагрузка |
≤20VA |
|
Расклассифицированная частота |
50Hz или 60Hz |
|
Расклассифицированное вторичное течение |
5A или 1A |
|
Расклассифицированное кратковременное термальное течение |
40kA, 1S |
|
Расклассифицированное непрерывное термальное течение |
120%I1n |
|
Напряжение тока сил-частоты вторичной замотки |
3kV, 1min |
|
Фактор обеспеченностью аппаратуры |
FS ≤10 |
|
Механически параметры |
|
Размеры (W×D×H) (mm) |
φ45xφ120x65 |
|
Вес (kg) |
2,1 |
|
Условия Operating |
|
Рабочая температура |
-35°C к +55°C |
|
Ежедневный средний temp |
<>
|
|
Высота |
<3500 meters="">
|
|
Продолжаемые условия Operating - |
|
Условие |
Отсутствие существования строго begrimed, размывчатого и радиоактивного газа в воздухе. Позволение долгосрочной деятельности под расклассифицированным течением. |
ТЕХНИЧЕСКИЕ ДАННЫЕ
|
Тип |
LZCG530-10 |
LZCG530-10 |
LZCG530-10 |
|
Цель |
Измеряя настоящий трансформатор |
Трансформатор предохранения настоящий |
Трансформатор бифилярной намотки настоящий |
|
Расклассифицированное основное течение (AMP) |
Тип точности и номинальная нагрузка (VA) |
Тип точности и номинальная нагрузка (VA) |
Составные тип точности и номинальная нагрузка (VA) |
|
0.2S |
0,2 |
0,5 |
10P20 |
10P15 |
10P10 |
0.2S |
0,5 |
10P15 |
10P10 |
|
30 |
|
|
2 |
|
|
|
|
|
|
|
|
40 |
|
|
2,5 |
|
|
|
|
|
|
|
|
50 |
|
|
3,75 |
|
|
2 |
|
|
|
|
|
75 |
|
3,75 |
5 |
|
2 |
3,75 |
|
|
|
|
|
100 |
2,5 |
5 |
7,5 |
|
2,5 |
3,75 |
|
|
|
|
|
150 |
5 |
7,5 |
10 |
2,5 |
3,75 |
6,25 |
2,5 |
3,75 |
|
2,5 |
|
200 |
7,5 |
10 |
15 |
3,75 |
5 |
7,5 |
5 |
7,5 |
|
3,75 |
|
300 |
10 |
15 |
20 |
5 |
7,5 |
10 |
7,5 |
10 |
2,5 |
5 |
|
400 |
15 |
20 |
25 |
6,25 |
7,5 |
15 |
10 |
12,5 |
3,75 |
5 |
|
500 |
20 |
25 |
25 |
6,25 |
7,5 |
15 |
15 |
15 |
3,75 |
5 |
|
600 |
20 |
30 |
30 |
7,5 |
10 |
20 |
15 |
20 |
3,75 |
7,5 |
НАПРАВЛЯЮЩИЙ ВЫСТУП ВЫБОРА
|
Модель |
Основное расклассифицированное течение |
Номинальная нагрузка |
Апертура (mm) |
Описание (mm) |
Вес (kg) |
Материал |
Водоустойчивый |
|
LMCK055-10 |
300-1200A |
≤10VA |
φ55 |
180×138×52 |
2 |
ПК |
IP65 |
|
LMCK185-10 |
300-3000A |
≤25VA |
φ185 |
350×283×55 |
4,5 |
ПК |
IP65 |
|
LZCK310-10 |
300-600A |
≤10VA |
φ50 |
φ50 x φ110 x 32 |
1 |
Смолаа |
случай кремния (вариант) |
|
LZCK322-10 |
30-600A |
≤10VA |
φ50 |
φ50 x φ110 x 52 |
1,6 |
Смолаа |
случай кремния (вариант) |
|
LZCK350-10 |
20-600A |
≤25VA |
φ50 |
φ50 x φ110 x 105 |
3,1 |
Смолаа |
случай кремния (вариант) |
|
LZCG530-10 |
30-600A |
≤20VA |
φ45 |
φ45 x φ120 x 65 |
2,1 |
Смолаа |
случай кремния (вариант) |
УПОРЯДОЧЕНИЕ ИНФОРМАЦИИ
Все виды различных трансформаторов спецификаций и параметров настоящих можно сделать согласно вашим потребностям.
