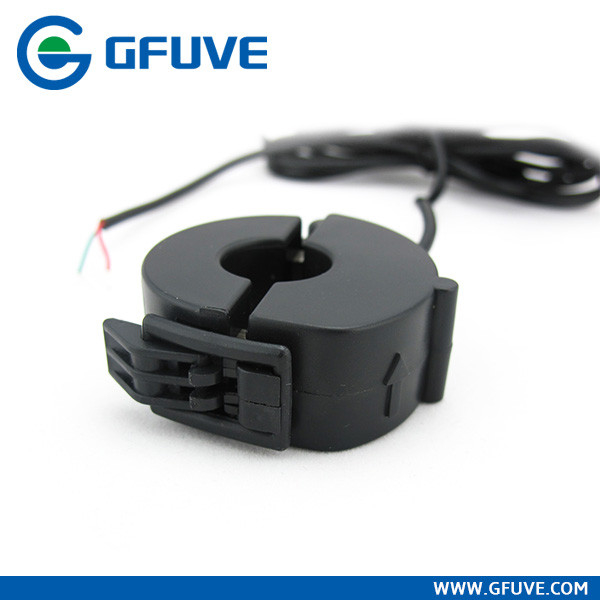

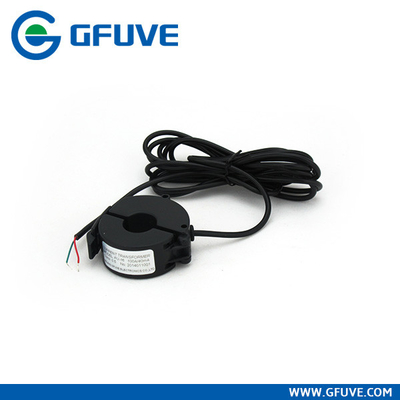

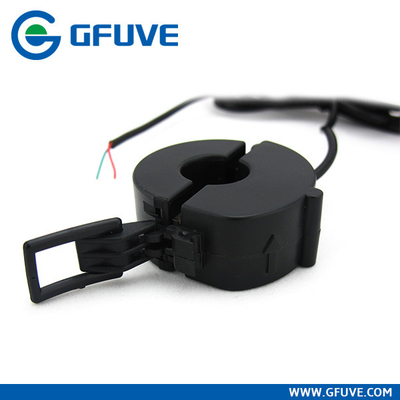

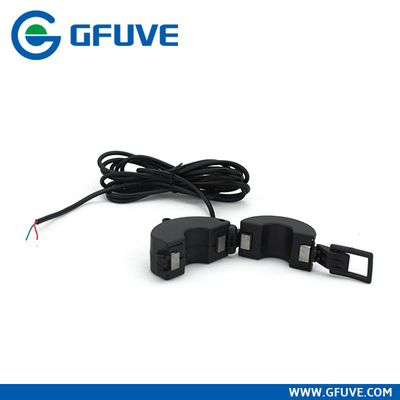

ТРАНСФОРМАТОР РАЗДЕЛЕННОГО СЕРДЕЧНИКА FU-16 НАСТОЯЩИЙ ДЛЯ СЧЕТЧИКА ЭНЕРГИИ
Серия FU-16 трансформатора разделени-сердечника настоящего предлагает 333mV, 100mV-2V и 10mA-200mA на вторичном от воспринятого основного течения. Без использования вторичного CT внутри метра, потребители сразу соединяют серию FU-16 к метру для применения высокой точности измеряя. Оно позволяет один метр быть принятым для различной настоящей номинальности только изменять основной CT поэтому оно делает компактный метр конструировать и уменьшает начать цену. Также, цепь предохранения от перенапряжения включена для того чтобы предложить безопасную, быстро и рентабельную установку.
Применения
Метр силы и гармонические метры
Счетчик энергии (метр kWh)
Рекордеры, лесопогрузчики, осциллографы
Контроль качества силы
Switchgear
Системы измерения Distibuted
Общие комплекты
Пульты управления
Характеристики
Ряд измерения 1mA к AC 200A
Улучшенная эргономическая конструкция и легкая деятельность
Низкий сдвиг фазы для измерения силы
С capacity≤ 4Ω нагрузки
Модель выхода: Выводить наружу руководство (2.5m)
Весна ПК, выход-стержень, безопасный фиксируя шарнир,
структура Одн-касания делает легким установить к existent
Изолированный пластичный случай узнанный согласно UL94-V0
Мал-размер, компактный размер, облегченный
Простая установка
Цепь предохранения от перенапряжения установлена.
UL/EN 61010 до аттестованное 1
Спецификации
|
Коэффициент
|
1000: подгонянные 1 или 2000:1,
|
|
Номинальное течение входного сигнала
|
20 A/30A/40A/50A/60A/80A/100A/150A/200A
|
|
Withstand перегрузки
|
1,2 времени классифицировали течение непрерывно
|
|
Точность
|
0.5%, 1%
|
|
Напряжение тока системы
|
720V (0.72kV)
|
|
Выходной сигнал
|
AC 10mA-200mA опционный
AC 333mV или 100mV-2V опционные
|
|
Диапазон изменения частот
|
40 Hz….500 Hz
|
|
Диэлектрическая прочность
|
3KV 50Hz/60Hz на 1 минуте
|
|
Диапазон температур
|
-20 °C +55 °C…
|
|
Относительная влажность
|
0-85% non-конденсирующ
|
|
Выход
|
Стандарт кабель в 2,5 метра
|
|
Уровень предохранения
|
3.0V0-P
|
|
Категория установки
|
Ⅱ CAT или Ⅲ 600VAC CAT
|
|
Максимальное отверстие челюсти
|
16 mm
|
|
Стандартный
|
IEC/EN60044-1 & IEC61010-1 & IEC61869-2
|
|
Размеры
|
38mm x 55mm x 18 mm
|
|
Вес
|
60 g
|
