Подробная информация о продукте:
Оплата и доставка Условия:
|
класс: | 0,05, 0,02 | Типы: | Портативный многофункциональный прибор теста счетчика энергии |
---|---|---|---|
настоящий ряд: | 0-120А | ряд напряжения тока: | 0-600В |
Струбцина на CT: | 100А (3ПКС) | цвет: | помераец или чернота |
Гармоники: | 2-64ТХ | Вес: | 3.5kg |
LCD: | 6,4 дюйма ТФТ |

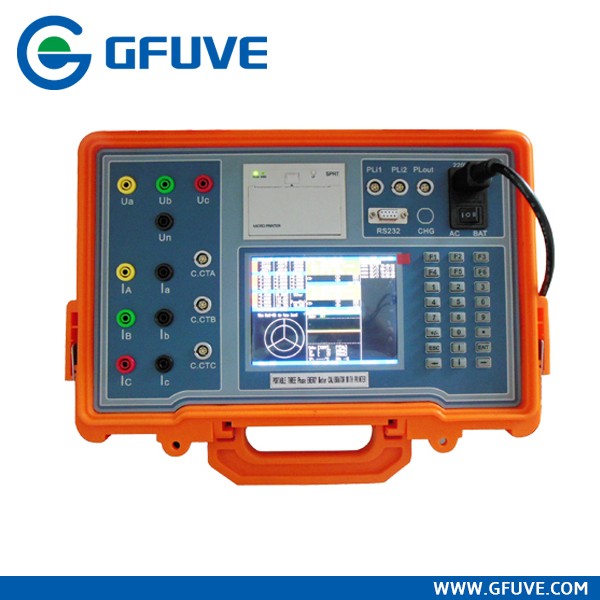

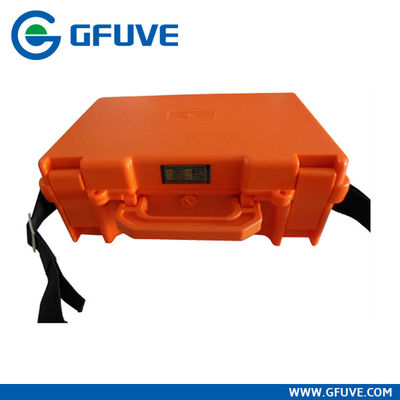

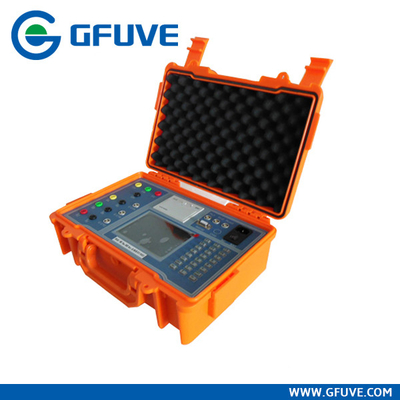

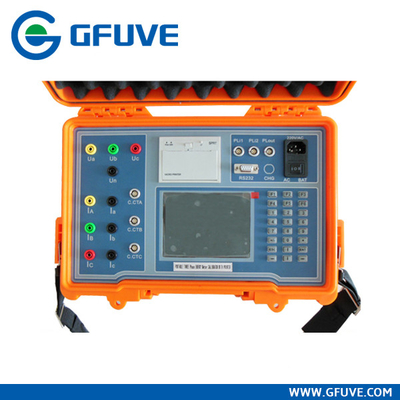

Прибор теста счетчика энергии ГФ312Б 120А 600В 0,02% трехфазный портативный многофункциональный на месте производства работ
Прибор теста счетчика энергии ГФ312Б трехфазный портативный многофункциональный на месте производства работ с принтером использован для того чтобы откалибрировать трехфазные, метры одиночной фазы, активных и реактивных ватта. И его также можно использовать как метр напряжения тока, течения и силы для того чтобы измерить параметры АК трехфазной линии электропередач. Он может измерить коэффициент искажения волны и 2-ую к 63тх гармоничную волну.
Особенности и функции
в 3 фазирует активный или реактивный счетчика энергии электричества;
в калибрирует трехфазную, ошибку одиночной фазы, активных или реактивных метра;
измерение у в (напряжение тока) трехфазной или одиночной фазы;
измерение и в (течение) трехфазной или одиночной фазы;
сила измерения в активная трехфазной или одиночной фазы;
реактивная мощность измерения в трехфазной или одиночной фазы;
кажущаяся мощность измерения в трехфазной или одиночной фазы;
фактор силы измерения в трехфазной или одиночной фазы;
фазовый угол измерения в между напряжением тока и течением;
частота измерения в линии электропередач;
диаграмма вектора дисплея в;
форма волны дисплея в у и И;
в анализирует и показывает содержание гармоники у и И;
магазин в и измеренные взглядом данные;
в опционные 5 а, 20 а, 100 а, 500 а, 1000 а, струбцина 2000 течения а;
коэффициент переменной КТ измерения в;
Напечатайте данные измерения на месте;
Спецификация
Напряжение тока теста | |
Ряд | 0В – 600В |
Ошибка |
±0.05% (30В – 600В) ±0.1% (5В – 30В) |
Гармоничный | 2-ое -- ст 63 |
Течение теста | |
Ряд (непосредственное отношение) | 20мА – 20А |
Ошибка (непосредственное отношение) |
±0.05% (100мА – 20А) ±0.1% (20мА – 100мА) |
Гармоничный | 2-ое -- ст 63 |
Ошибка измерения силы | |
Активная сила (непосредственное отношение) |
±0.05% (0.1А – 20А) ±0.1% (0.02А – 0.1А) |
Реактивная мощность (непосредственное отношение) | ±0.1% (0.1А – 20А) |
Ошибка измерения энергии | |
Активная энергия (непосредственное отношение) |
±0.05% (0.1А – 20А) ±0.1% (0.02А – 0.1А) |
Реактивная энергия (непосредственное отношение) | ±0.1% (0.1А – 20А) |
Фазовый угол | |
Ряд | 0º – 360º |
Ошибка | ±0.05º |
Частота | |
Ряд | 45Хз – 65Хз |
Выход ИМПа ульс | |
Высокочастотный выход (КХ) |
1×1011 (1мА – 10мА) 1×1010 (10мА – 0.1А) 1×109 (0.1А – 1.0А) 1×108 (1.0А – 10А) 1×107 (10А – 120А) |
Низкочастотный выход (КЛ) | 2×10-5×К х |
Коэффициент ИМПа ульс | 1:1 |
Уровень выхода | 5В |
Входной сигнал ИМПа ульс | |
Канал входного сигнала | 1 |
Уровень входного сигнала | 5 – 24В |
Частота входного сигнала | Максимальное 2МХз |
Дисплей | |
Разрешение | 6" ТФТ (640×480) |
Функция | |
Диаграмма вектора | Да |
Форма волны | Да |
Накопление энергии | Да |
Порт связи | РС232 |
Сообщение с ПК | да |
Другое | |
Путь поставки напряжения тока | Внешняя сила |
Поставка напряжения тока | 220В ± 10%, 50/60Хз ± 2Хз |
Температура окружающей среды | -10°К -- 40°К |
Относительная влажность | 30% -- 80% |
Размеры (×Д) ×Х в (мм) | 390×200×160 |
Вес (кг) | 3кг |
