Характер продукции

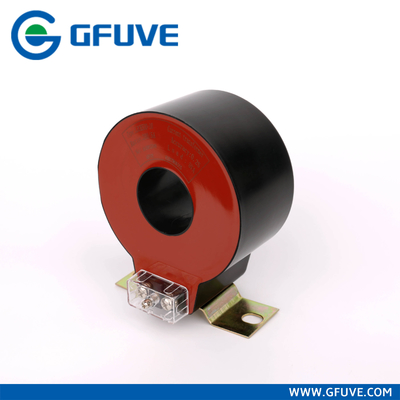

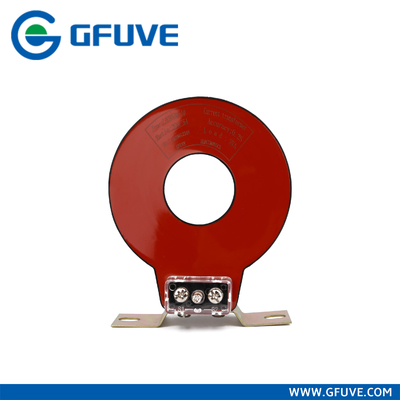

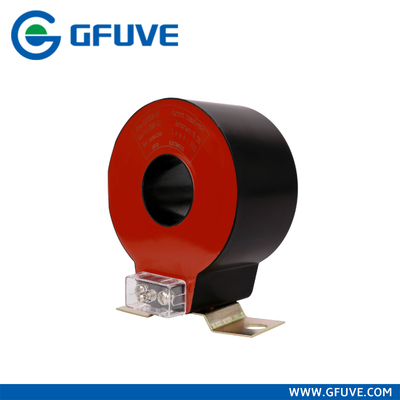

Смола бросания ЛЗКГ930-10 Прям-через настоящий трансформатор
Общее описание:
Смола бросания серии ЛЗКГ Прям-через настоящий трансформатор соответствующая для настоящего измерения и
предохранение от микрокомпьютера электротехнического оборудования в электрической системе АК 10КВ и 35КВ. Она широко использована в не только компактных полностью изолированных свитчгеарс сети кольца как АББ-безопасные кольцо/сейф плюс, Унститч, Шнайдер РМ6, СМ6, Сименс 8ДДЖ10/8ДХ10, Симосек, ФБС, Флокит, Омар Гарбо ГА, ГАЭЛ; СЭЛ ТПС (К); ВЭИ Унифлорк; Сеть кольца Эатон СВС/12, но также коробки распределения кабеля из-за своей небольшой установки размера, легковеса, действующих и удобных. Очень удобно что консервная банка трансформатора
сразу установите на кабели входа и выхода. Новый магнитный материал принят для того чтобы быть ядром настоящего трансформатора, который имеет высокую магнитную проницаемость, низкое замагничивание сатурации и хорошую стабильность. Поэтому, измеряя точность выше и фактор безопасностью аппаратуры ниже. В виду того что высококачественный кремний обрабатываемый передовой технологией принят для того чтобы быть ядр замоток защиты, которые уверили фактор предела точности выше. Полукруглое ядр кольца и вторичные замотки вакуум политый высококачественной смолой эпоксида в огнезамедлительном пластиковом кожухе, который имеет характеристику влагостойкого, стабилизированного представления и распределять с обслуживанием. Небольшой размер, легковес, небольшой след ноги, зафиксированный в кабеле свитчгеар сети кольца. Кабель может пересечь настоящий трансформатор через свои внутренние поляков быстро и равномерно. Смолу бросания Прям-через настоящий трансформатор можно разделить нескольким видов согласно различным коэффициенту наличности, точности и номинальным нагрузкам. Специфические параметры показаны в соответствие к таблицам каждого параметра модели.
Модельный смысл:
Чертеж плана:
Монтажные схемы:
П1, П2 первичный терминал полярности, С1, С2 вторичный терминал полярности.
П2, С2 омонимичные терминалы (вычитательная полярность).
Параметры:
| Технические параметры |
| Стандарты |
ИЭК60044-1; ИЭК 61869-2; НТК 2205; АНСИ К57.13 |
| Расклассифицированное основное течение |
30-1000А |
| Номинальная нагрузка |
≤30ВА |
| Расклассифицированная частота |
50Хз или 60Хз |
| Расклассифицированное вторичное течение |
5А или 1А |
| Расклассифицированное кратковременное термальное течение |
40кА, 1С |
| Расклассифицированное непрерывное термальное течение |
120%И1н |
| Напряжение тока сил-частоты вторичной замотки |
3кВ, 1мин |
| Фактор безопасностью аппаратуры |
ФС ≤10 |
| Механические параметры |
| Размеры (В×Д×Х) (мм) |
φ60ксφ155кс60 |
| Вес (кг) |
3,6 |
| Эксплуатационные режимы |
| Рабочая температура |
-35°К к +55°К |
| Темп ежедневного среднего числа |
<>
|
| Температура хранения |
-40°К к +70°К |
| Высота |
<3500 meters="">
|
| Продолжаемые эксплуатационные режимы - |
| Условие |
Отсутствие существование строго бегримед, размывчатый и радиоак�ве
газ в воздухе. Разрешение долгосрочной деятельности вниз
расклассифицированное течение. |
Упорядочение информации:
Уверен к типу, коэффициенту наличности, классу точности, номинальной нагрузке и пользе продуктов когда вы планируете сделать заказ. Особенные спецификации смогли быть подгоняны.
Все виды различных трансформаторов спецификаций и параметров настоящих можно сделать согласно вашим потребностям.
