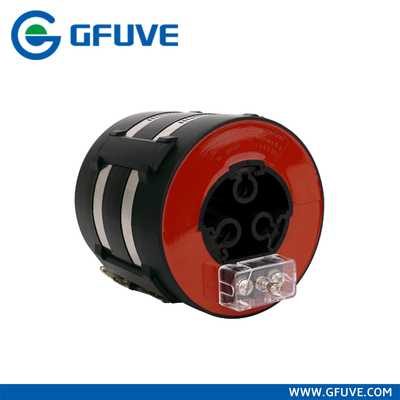

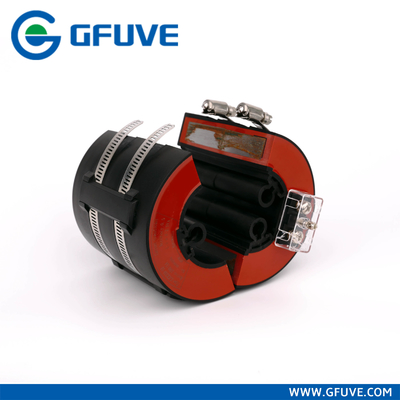

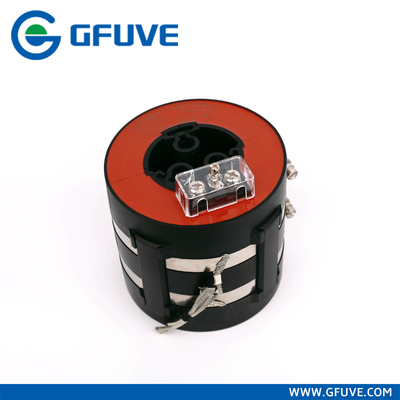

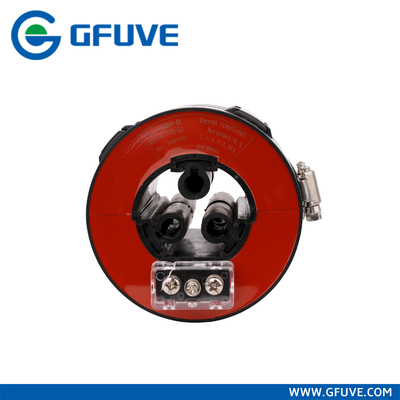

Оутдоорс точность 0,5 100-1500А делает тип водостойким настоящий трансформатор разделенного ядра ИП65 сухой

Большие изображения : Оутдоорс точность 0,5 100-1500А делает тип водостойким настоящий трансформатор разделенного ядра ИП65 сухой

Подробная информация о продукте:

Место происхождения:	Пекин, Китай
Фирменное наименование:	GFUVE
Сертификация:	IEC60044-1; IEC 61869-2; NTC 2205; ANSI C57.13
Номер модели:	ЛЗКК720-10

Оплата и доставка Условия:

Количество мин заказа:	3 части
Цена:	USD 70 / piece
Упаковывая детали:	стандартная коробка экспорта
Время доставки:	в течение 7 дней
Условия оплаты:	Аккредитив, D/A, D/P, T/T, Western Union, MoneyGram
Поставка способности:	100000 штук в месяц

контакт

Подробное описание продукта

Стандарты:	ИЭК60044-1; ИЭК 61869-2; НТК 2205; АНСИ К57.13	Класс точности:	0,5%, 1%
Ряд основного расклассифицированного течения:	100-1500А	Ряд номинальной нагрузки:	≤10ВА
Расклассифицированная частота:	50/60HZ	Расклассифицированное вторичное течение:	5А или 1А
Напряжение тока витхстанд частоты силы вторичной замотки:	3кВ, 1мин	Фактор безопасности Ратиг:	(ФС) ≤10
Размеры (В×Д×Х) (мм):	φ80ксφ110кс50	Расклассифицированное непрерывное термальное течение:	120%И1н

Оутдоорс точность 0,5 100-1500А делает тип водостойким настоящий трансформатор разделенного ядра ИП65 сухой

Трансформатор разделенного ядра серии ЛЗКК настоящий соответствующий для настоящего предохранения от измерения и микрокомпьютера электротехнического оборудования в электрической системе АК 10КВ и 35КВ.
Он широко использован в свитчгеарс сети кольца компакта полностью изолированных как АББ-СафеРинг/СафеПлус… и коробки распределения кабеля.

Трансформатор можно сразу установить на кабели входа и выхода. Кусок импортированный материал кремния. Полукруглое ядр кольца и вторичные замотки вакуум политый изолированной смолой.

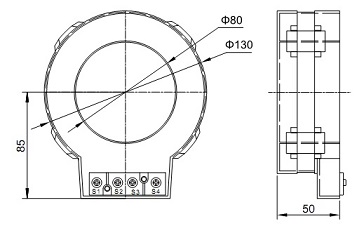

ЧЕРТЕЖ ПЛАНА

Трансформатор смолы бросания разделенного ядра настоящий

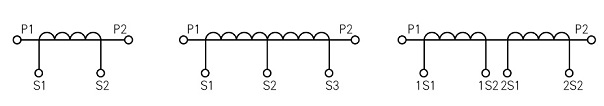

МОНТАЖНЫЕ СХЕМЫ

Вид спереди трансформатора разделенного ядра смолы настоящего, коэффициент доуле
П1, П2 первичный терминал полярности, С1, С2 вторичный терминал полярности.
П2, С2 омонимичные терминалы (вычитательная полярность).

ПАРАМЕТРЫ

Технические параметры
Стандарты	ИЭК60044-1; ИЭК 61869-2; НТК 2205; АНСИ К57.13; ГБ1208-2006
Расклассифицированное основное течение	100-1500А
Номинальная нагрузка	≤10ВА
Расклассифицированная частота	50Хз или 60Хз
Расклассифицированное вторичное течение	5А или 1А
Расклассифицированное кратковременное термальное течение	40кА, 1С
Расклассифицированное непрерывное термальное течение	120%И1н
Напряжение тока сил-частоты вторичной замотки	3кВ, 1мин
Фактор безопасностью аппаратуры	ФС≤10
Механические параметры
Размеры (В×Д×Х) (мм)	φ80ксφ110кс50
Вес (кг)	2,1
Эксплуатационные режимы
Рабочая температура	-35°К к +55°К
Темп ежедневного среднего числа	<>
Температура хранения	-40°К к +70°К
Высота	<3500 meters="">
Условие	Отсутствие существования строго бегримед, размывчатого и радиоактивного газа в воздухе. Разрешение долгосрочной деятельности под расклассифицированным течением.

ТЕХНИЧЕСКИЕ ДАННЫЕ

Тип	ЛЗКК720-10			ЛЗКК720-10
Цель	Измеряя настоящий трансформатор			Трансформатор защиты настоящий
Коэффициент	Класс точности и номинальная нагрузка (ВА)			Класс точности и номинальная нагрузка (ВА)
И1/И2	0,5	1	10П10	10П5
100/1	2	2,5		1
200/1	2,5	3,75		2,5
300/1	3,75	5	2,5	3,75
400/1	5	7,5	3,75	5
500/1	7,5	10	5	7,5
600/1	10	15	7,5	10
100/5	2	2,5		1
200/5	2,5	3,75		2,5
300/5	3,75	5	2,5	3,75
400/5	5	7,5	3,75	5
500/5	7,5	10	5	7,5
600/5	10	15	7,5	10
800/5	10	15	7,5	10
1000/5	10	15	7,5	10
1200/5	10	15	7,5	10
1500/5	10	15	7,5	10

ПРОВОДНИК ВЫБОРА

Модель	Основное расклассифицированное течение	Номинальная нагрузка	Апертура (мм)	Описание (мм)	Вес (кг)	Материал	Водоустойчивый
ЛЗКК-55	100-1500А	≤10ВА	φ55	180×138×52	2	АБС+Ресин	ИП65
ЛМКК185-10	300-3000А	≤25ВА	φ185	350×283×55	4,5	АБС+Ресин	ИП65
ЛЗКК310-10	300-600А	≤10ВА	φ50	φ50 кс φ110 кс 32	1	Смола	случай кремния (вариант)
ЛЗКК322-10	30-600А	≤10ВА	φ50	φ50 кс φ110 кс 52	1,6	Смола	случай кремния (вариант)
ЛЗКК350-10	20-600А	≤25ВА	φ50	φ50 кс φ110 кс 105	3,1	Смола	случай кремния (вариант)
ЛЗКК720-10	20-1000А	≤25ВА	φ60	φ80 кс φ110 кс 50	2,1	Смола	случай кремния (вариант)
ЛЗКК2500-10	500-1500А	≤20ВА	φ120	φ120 кс φ185 кс 100	7	Смола	случай кремния (вариант)
ЛЗКГ530-10	30-600А	≤20ВА	φ45	φ45 кс φ120 кс 65	2,1	Смола	случай кремния (вариант)
ЛЗКГ930-10	100-1500А	≤25ВА	φ60	φ60 кс φ155 кс 60	3,6	Смола	случай кремния (вариант)
ЛЗКТ722-10	20-600А	≤10ВА	φ82	φ82 кс φ130 кс 55	2,3	Смола	случай кремния (вариант)

УПОРЯДОЧЕНИЕ ИНФОРМАЦИИ
уверен к типу, коэффициенту наличности, классу точности, номинальной нагрузке и пользе продуктов когда вы планируете сделать заказ. Особенные спецификации смогли быть подгоняны. Все виды различных трансформаторов спецификаций и параметров настоящих можно сделать согласно вашим потребностям.
