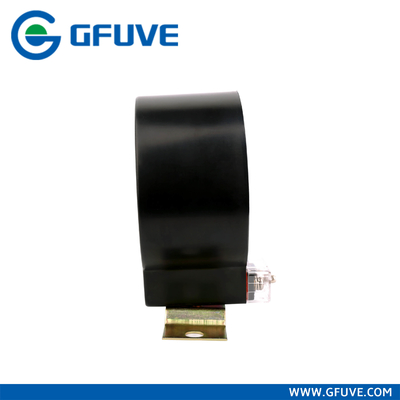

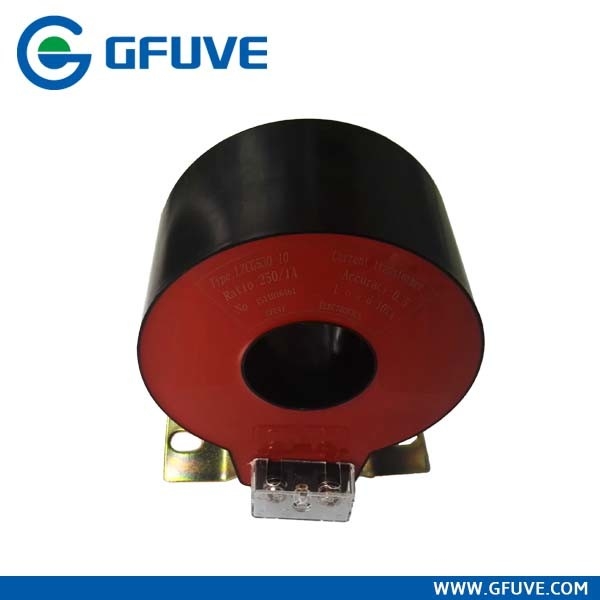

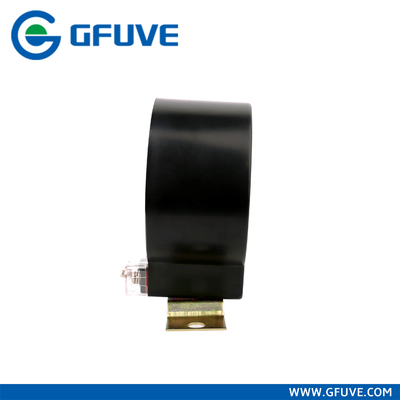

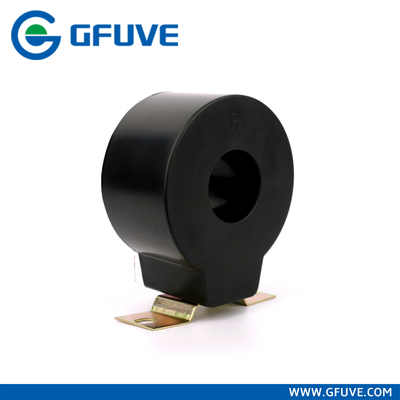

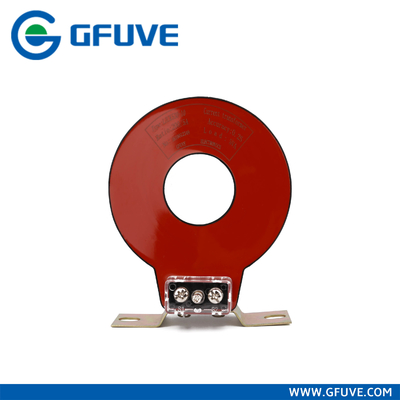

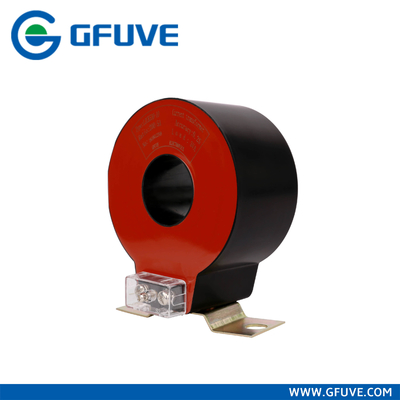

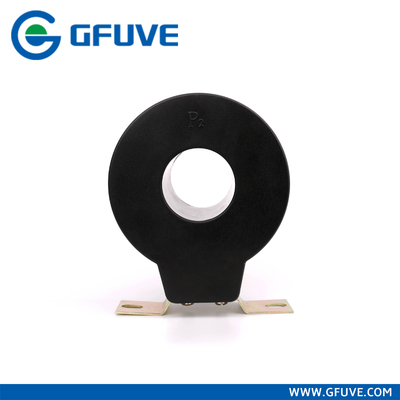

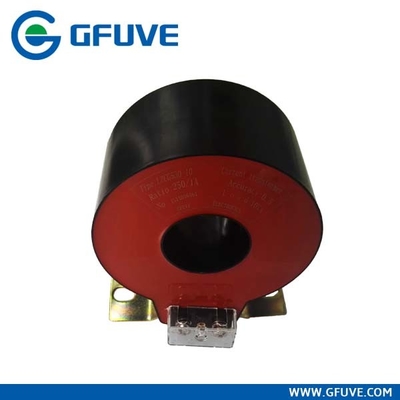

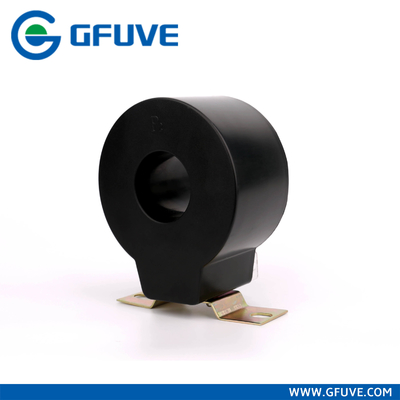

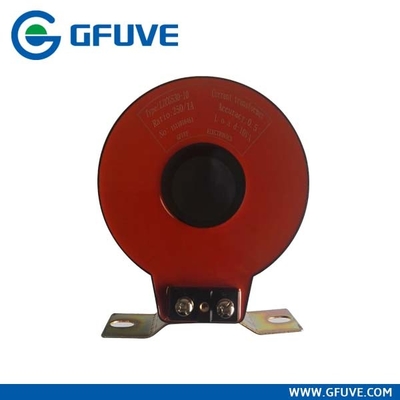

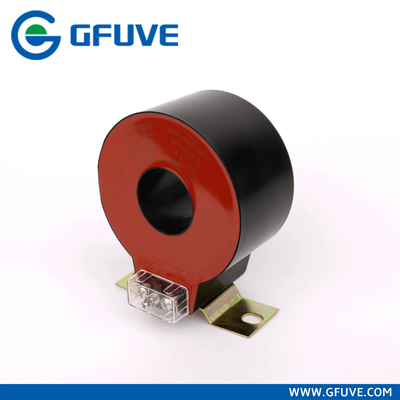

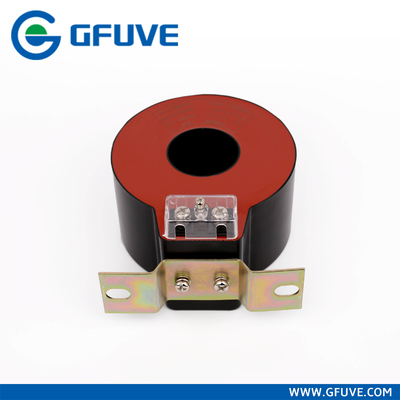

Высокоточное предохранение от микрокомпьютера настоящего трансформатора электротехнического оборудования
Трансформатор высокой точности серии ЛЗКГ настоящий соответствующий для настоящего предохранения от измерения и микрокомпьютера электротехнического оборудования в электрической системе АК 10КВ и 35КВ. Он широко использован в не только компактных полностью изолированных свитчгеарс сети кольца как АББ-СафеРинг/СафеПлус, Унисвитч, Шнайдер РМ6, СМ6, Сименс 8ДДЖ10/8ДХ10, Симосек, ФБС, Флокит, Омар Гарбо ГА, ГАЭЛ; СЭЛ ТПС (К); ВЭИ Унифлорк; Сеть кольца Эатон СВС/12, но также коробки распределения кабеля из-за своей небольшой установки размера, легковеса, опенабле и удобных.
Очень удобно что трансформатор можно сразу установить на кабели входа и выхода. Новый магнитный материал принят для того чтобы быть ядром настоящего трансформатора, который имеет высокую магнитную проницаемость, низкое замагничивание сатурации и хорошую стабильность. Поэтому, измеряя точность выше и фактор безопасностью аппаратуры ниже. В виду того что высококачественный кремний обрабатываемый передовой технологией принят для того чтобы быть ядр замоток защиты, которые уверили фактор предела точности выше.
Полукруглое ядр кольца и вторичные замотки вакуум политый высококачественной смолой эпоксида в огнезамедлительном пластиковом кожухе, который имеет характеристику влагостойкого, стабилизированного представления и распределять с обслуживанием. Небольшой размер, легковес, небольшой след ноги, зафиксированный в кабеле свитчгеар сети кольца.
Кабель может пересечь настоящий трансформатор через свои внутренние поляков быстро и равномерно.
Настоящие трансформаторы можно разделить нескольким видов согласно различным коэффициенту наличности, точности и номинальным нагрузкам. Специфические параметры показаны в соответствие к таблицам каждого параметра модели.
МОДЕЛЬНЫЙ СМЫСЛ
МОНТАЖНЫЕ СХЕМЫ
П1, П2 первичный терминал полярности, С1, С2 вторичный терминал полярности.
П2, С2 омонимичные терминалы (вычитательная полярность).
ПАРАМЕТРЫ
| Технические параметры |
|---|
| Стандарты | ИЭК60044-1; ИЭК 61869-2; АНСИ К57.13; НТК 2205; ГБ1208-2006 |
| Расклассифицированное основное течение | 30-1000А |
| Номинальная нагрузка | ≤20ВА |
| Расклассифицированная частота | 50Хз или 60Хз |
| Расклассифицированное вторичное течение | 5А или 1А |
| Расклассифицированное кратковременное термальное течение | 40кА, 1С |
| Расклассифицированное непрерывное термальное течение | 120%И1н |
| Напряжение тока сил-частоты вторичной замотки | 3кВ, 1мин |
| Фактор безопасностью аппаратуры | ФС ≤10 |
| Механические параметры |
|---|
| Размеры (В×Д×Х) (мм) | φ45ксφ120кс65 |
| Вес (кг) | 2,1 |
| Эксплуатационные режимы |
|---|
| Рабочая температура | -35°К к +55°К |
| Темп ежедневного среднего числа | <> |
| Высота | <3500 meters=""> |
| Продолжаемые эксплуатационные режимы - |
|---|
| Условие | Отсутствие существования строго бегримед, размывчатого и радиоактивного газа в воздухе. Разрешение долгосрочной деятельности под расклассифицированным течением. |
ТЕХНИЧЕСКИЕ ДАННЫЕ
| Тип | ЛЗКГ530-10 | ЛЗКГ530-10 | ЛЗКГ530-10 |
|---|
| Цель | Измеряя настоящий трансформатор | Трансформатор защиты настоящий | Трансформатор бифилярной намотки настоящий |
|---|
| Расклассифицированное основное течение (АМП) | Класс точности и номинальная нагрузка (ВА) | Класс точности и номинальная нагрузка (ВА) | Составные класс точности и номинальная нагрузка (ВА) |
|---|
| 0.2С | 0,2 | 0,5 | 10П20 | 10П15 | 10П10 | 0.2С | 0,5 | 10П15 | 10П10 |
| 30 | | | 2 | | | | | | | |
| 40 | | | 2,5 | | | | | | | |
| 50 | | | 3,75 | | | 2 | | | | |
| 75 | | 3,75 | 5 | | 2 | 3,75 | | | | |
| 100 | 2,5 | 5 | 7,5 | | 2,5 | 3,75 | | | | |
| 150 | 5 | 7,5 | 10 | 2,5 | 3,75 | 6,25 | 2,5 | 3,75 | | 2,5 |
| 200 | 7,5 | 10 | 15 | 3,75 | 5 | 7,5 | 5 | 7,5 | | 3,75 |
| 300 | 10 | 15 | 20 | 5 | 7,5 | 10 | 7,5 | 10 | 2,5 | 5 |
| 400 | 15 | 20 | 25 | 6,25 | 7,5 | 15 | 10 | 12,5 | 3,75 | 5 |
| 500 | 20 | 25 | 25 | 6,25 | 7,5 | 15 | 15 | 15 | 3,75 | 5 |
| 600 | 20 | 30 | 30 | 7,5 | 10 | 20 | 15 | 20 | 3,75 | 7,5 |
ПРОВОДНИК ВЫБОРА
| Модель | Основное расклассифицированное течение | Номинальная нагрузка | Апертура (мм) | Описание (мм) | Вес (кг) | Материал | Водоустойчивый |
|---|
| ЛЗКК-55 | 100-1500А | ≤10ВА | φ55 | 180×138×52 | 2 | ПК | ИП65 |
| ЛМКК185-10 | 300-3000А | ≤25ВА | φ185 | 350×283×55 | 4,5 | ПК | ИП65 |
| ЛЗКК310-10 | 300-600А | ≤10ВА | φ50 | φ50 кс φ110 кс 32 | 1 | Смола | случай кремния (вариант) |
| ЛЗКК322-10 | 30-600А | ≤10ВА | φ50 | φ50 кс φ110 кс 52 | 1,6 | Смола | случай кремния (вариант) |
| ЛЗКК350-10 | 20-600А | ≤25ВА | φ50 | φ50 кс φ110 кс 105 | 3,1 | Смола | случай кремния (вариант) |
| ЛЗКГ530-10 | 30-600А | ≤20ВА | φ45 | φ45 кс φ120 кс 65 | 2,1 | Смола | случай кремния (вариант)
|
