Высокоточная смола бросания Прям-через энергию настоящего трансформатора контролируя 30-1000А
Трансформатор высокой точности серии ЛЗКГ настоящий соответствующий для настоящего предохранения от измерения и микрокомпьютера электротехнического оборудования в электрической системе АК 10КВ и 35КВ. Он широко использован в не только компактных полностью изолированных свитчгеарс сети кольца как АББ-СафеРинг/СафеПлус, Унисвитч, Шнайдер РМ6, СМ6, Сименс 8ДДЖ10/8ДХ10, Симосек, ФБС, Флокит, Омар Гарбо ГА, ГАЭЛ; СЭЛ ТПС (К); ВЭИ Унифлорк; Сеть кольца Эатон СВС/12, но также коробки распределения кабеля из-за своей небольшой установки размера, легковеса, опенабле и удобных.
Очень удобно что трансформатор можно сразу установить на кабели входа и выхода. Новый магнитный материал принят для того чтобы быть ядром настоящего трансформатора, который имеет высокую магнитную проницаемость, низкое замагничивание сатурации и хорошую стабильность. Поэтому, измеряя точность выше и фактор безопасностью аппаратуры ниже. В виду того что высококачественный кремний обрабатываемый передовой технологией принят для того чтобы быть ядр замоток защиты, которые уверили фактор предела точности выше.
Полукруглое ядр кольца и вторичные замотки вакуум политый высококачественной смолой эпоксида в огнезамедлительном пластиковом кожухе, который имеет характеристику влагостойкого, стабилизированного представления и распределять с обслуживанием. Небольшой размер, легковес, небольшой след ноги, зафиксированный в кабеле свитчгеар сети кольца.
Кабель может пересечь настоящий трансформатор через свои внутренние поляков быстро и равномерно.
Настоящие трансформаторы можно разделить нескольким видов согласно различным коэффициенту наличности, точности и номинальным нагрузкам. Специфические параметры показаны в соответствие к таблицам каждого параметра модели.

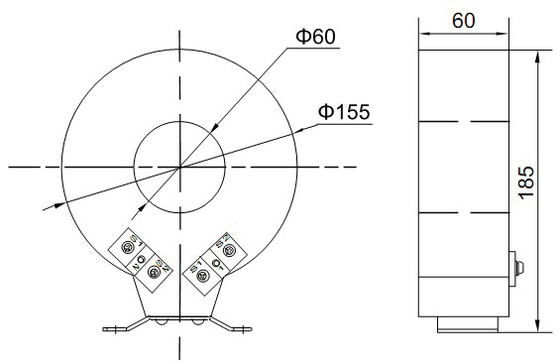

ЧЕРТЕЖ ПЛАНА
МОНТАЖНЫЕ СХЕМЫ
П1, П2 первичный терминал полярности, С1, С2 вторичный терминал полярности.
П2, С2 омонимичные терминалы (вычитательная полярность).
ПАРАМЕТРЫ
| Технические параметры |
| Стандарты |
ИЭК60044-1; ИЭК 61869-2; НТК 2205; АНСИ К57.13; ГБ1208-2006 |
| Расклассифицированное основное течение |
30-1000А |
| Номинальная нагрузка |
≤30ВА |
| Расклассифицированная частота |
50Хз или 60Хз |
| Расклассифицированное вторичное течение |
5А или 1А |
| Расклассифицированное кратковременное термальное течение |
40кА, 1С |
| Расклассифицированное непрерывное термальное течение |
120%И1н |
| Напряжение тока сил-частоты вторичной замотки |
3кВ, 1мин |
| Фактор безопасностью аппаратуры |
ФС≤10 |
| Механические параметры |
| Размеры (В×Д×Х) (мм) |
φ60×φ155×60 |
| Вес (кг) |
3,6 |
| Эксплуатационные режимы |
| Рабочая температура |
-35°К к +55°К |
| Темп ежедневного среднего числа |
<>
|
| Температура хранения |
-40°К к +70°К |
| Высота |
<3500 meters="">
|
| Условие |
Отсутствие существования строго бегримед, размывчатого и радиоактивного газа в воздухе. Разрешение долгосрочной деятельности под расклассифицированным течением. |
ПРОВОДНИК ВЫБОРА
| Тип |
ЛЗКТ722-10 |
ЛЗКТ722-10 |
ЛЗКТ722-10 |
| Цель |
Измеряя настоящий трансформатор |
Трансформатор защиты настоящий |
Трансформатор бифилярной намотки настоящий |
| Расклассифицированное основное течение (АМП) |
Класс точности и номинальная нагрузка (ВА) |
Класс точности и номинальная нагрузка (ВА) |
Составные класс точности и номинальная нагрузка (ВА) |
| 0.2С |
0,2 |
0,5 |
10П20 |
10П15 |
10П10 |
0.2С |
0,5 |
10П15 |
10П10 |
| 30 |
|
|
2 |
|
|
|
|
|
|
|
| 40 |
|
|
2,5 |
|
|
|
|
|
|
|
| 50 |
|
|
3,75 |
|
|
2 |
|
|
|
|
| 75 |
|
3,75 |
5 |
|
2 |
3,75 |
|
|
|
|
| 100 |
2,5 |
5 |
7,5 |
|
2,5 |
3,75 |
|
|
|
|
| 150 |
5 |
7,5 |
10 |
2,5 |
3,75 |
6,25 |
2,5 |
3,75 |
|
2,5 |
| 200 |
7,5 |
10 |
15 |
3,75 |
5 |
7,5 |
5 |
7,5 |
|
3,75 |
| 300 |
10 |
15 |
20 |
5 |
7,5 |
10 |
7,5 |
10 |
2,5 |
5 |
| 400 |
15 |
20 |
25 |
6,25 |
7,5 |
15 |
10 |
12,5 |
3,75 |
5 |
| 500 |
20 |
25 |
25 |
6,25 |
7,5 |
15 |
15 |
15 |
3,75 |
5 |
| 600 |
20 |
30 |
30 |
7,5 |
10 |
20 |
15 |
20 |
3,75 |
7,5 |
ПРОВОДНИК ВЫБОРА
| Модель |
Основное расклассифицированное течение |
Номинальная нагрузка |
Апертура (мм) |
Описание (мм) |
Вес (кг) |
Материал |
Водоустойчивый |
| ЛЗКК-55 |
100-1500А |
≤10ВА |
φ55 |
180×138×52 |
2 |
АБС+Ресин |
ИП65 |
| ЛМКК185-10 |
300-3000А |
≤25ВА |
φ185 |
350×283×55 |
4,5 |
АБС+Ресин |
ИП65 |
| ЛЗКК310-10 |
300-600А |
≤10ВА |
φ50 |
φ50 кс φ110 кс 32 |
1 |
Смола |
случай кремния (вариант) |
| ЛЗКК322-10 |
30-600А |
≤10ВА |
φ50 |
φ50 кс φ110 кс 52 |
1,6 |
Смола |
случай кремния (вариант) |
| ЛЗКК350-10 |
20-600А |
≤25ВА |
φ50 |
φ50 кс φ110 кс 105 |
3,1 |
Смола |
случай кремния (вариант) |
| ЛЗКК720-10 |
20-1000А |
≤25ВА |
φ60 |
φ80 кс φ110 кс 50 |
2,1 |
Смола |
случай кремния (вариант) |
| ЛЗКК2500-10 |
500-1500А |
≤20ВА |
φ120 |
φ120 кс φ185 кс 100 |
7 |
Смола |
случай кремния (вариант) |
| ЛЗКГ530-10 |
30-600А |
≤20ВА |
φ45 |
φ45 кс φ120 кс 65 |
2,1 |
Смола |
случай кремния (вариант) |
| ЛЗКГ930-10 |
100-1500А |
≤25ВА |
φ60 |
φ60 кс φ155 кс 60 |
3,6 |
Смола |
случай кремния (вариант) |
| ЛЗКТ722-10 |
20-600А |
≤10ВА |
φ82 |
φ82 кс φ130 кс 55 |
2,3 |
Смола |
случай кремния (вариант)
|

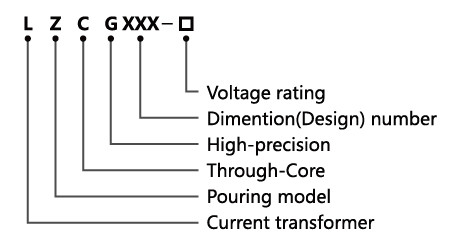

УПОРЯДОЧЕНИЕ ИНФОРМАЦИИ
Уверен к типу, коэффициенту наличности, классу точности, номинальной нагрузке и пользе продуктов когда вы планируете сделать заказ. Особенные спецификации смогли быть подгоняны. Все виды различных трансформаторов спецификаций и параметров настоящих можно сделать согласно вашим потребностям.
