Применение

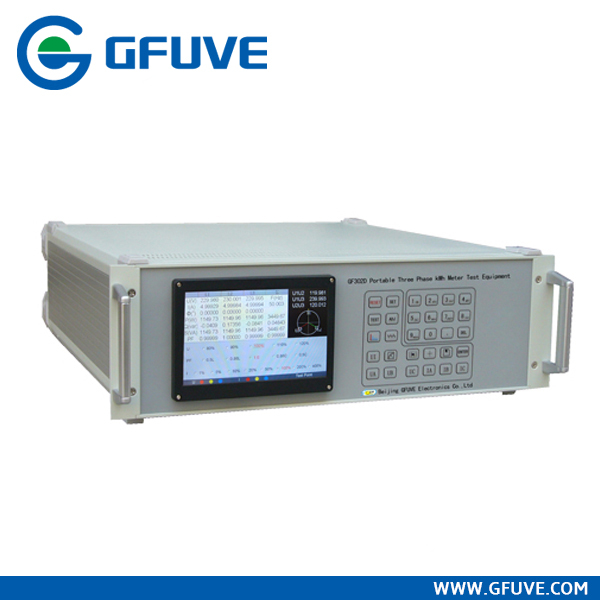

Этот трехфазный стенд испытания счетчика энергии использован для корпорации решетки центра измерения и испытания, отдела управления конторы электропитания, национального измерения энергии авторитетов испытания, и также использован для того чтобы испытать каждый вид одиночного/трехфазного метра kWh индустрий и предпринимательств минирования так же, как изготовлений электрического счетчика. Между тем, калибратор также можно использовать как один источник питания высокого стандарта.
Характеристики & функции
Способный для того чтобы испытать основную ошибку, ход шунта, старт, автоматически и вручную стандартной ошибки в одиночн-шаге одиночной/трехфазного, согласно относительной регулировке метра kWh.
Способный для того чтобы сделать испытание изменения причиненное влиянием напряжения тока, влиянием частоты и гармоническим влиянием.
Выход источника питания скоростн и стабилизированный, максимальный выпуск продукции AC каждого участка может достигнуть 100A в максимуме.
Положение напряжения тока, течения и участка каждого участка можно отрегулировать в разделени-участке, улучшая гибкость источника питания.
Частота каждого порта входного сигнала ИМПа ульс может достигнуть 40Hz.
LCD в цвете и большом экране, полном английском меню, простой и удобной деятельности, обыкновенно используемых функциях и настоящем пункте основной нагрузки можно контролировать в одной кнопке.
Каждое положение метра может обеспечить один стандартные, зависимые порт RS485, и способный для того чтобы сделать многофункциональное испытание как испытание связи.
Каждое положение метра может обеспечить порт входного сигнала 6-ИМПа ульс, способный для того чтобы соединить ИМП ульс активной силы, ИМП ульс реактивной силы, импульс счета, заканчивая весь процесс испытания автоматически, разрешающ проблемы изменять линию ИМПа ульс.
Порт ИМПа ульс каждого положения метра, внешняя полярность можно устанавливать случайно, способный для того чтобы приспособить метр kWh каскада и общ-анода ИМПа ульс.
Технические данные
Выход & измерение напряжения тока AC
Ряд: 57.7V, 100V, 220V, 380V;
Ряд регулировки: (0-120) %RG
Мелкость регулировки: 0.01%RG, 0.1%RG, 1%RG, 10%RG как опционный.
Стабилность: <0>
Искажение: ≤0.5% (Non-емкостная нагрузка);
Нагрузка выхода: каждый участок 25VA;
Измеряя точность: 0.05%RG;
(Ряд середин RG, это же как ниже)
Текущий объем производства & измерение AC
Ряд: 200mA, 1A, 5A, 20A, 100A;
Ряд регулировки: (0-120) %RG
Мелкость регулировки: 0.01%RG, 0.1%RG, 1%RG, 10%RG как опционный.
Стабилность: <0>
Искажение: ≤0.5% (Non-емкостная нагрузка);
Нагрузка выхода: 45VA;
Точность: 0.05%RG
Выходная мощность & измерение
Активная стабилность выходной мощности: <0>
Реактивная стабилность выходной мощности: <0>
Точность активной силы измеряя: 0.05%RG;
Точность реактивной силы измеряя: 0.1%RG.
Выход & измерение участка
Ряд регулировки выхода: 0-359.99;
Мелкость регулировки выхода: 10, 1, 0,1, 0,01 как опционный.
Разрешение: 0,001
Точность измерения: 0,0005
Выход частоты
Ряд регулировки: 45Hz-69Hz;
Мелкость регулировки выхода: 5Hz, 1Hz, 0.1Hz, 0.01Hz как опционный.
Разрешение: 0.001Hz;
Точность: 0.005Hz;
Устанавливать /Current/Harmonic напряжения тока
Гармонический номер: 2-31times;
Содержание гармоник: 0-40%;
Гармонический участок: 0-359.99;
Гармоническая точность установки: (10%±0.1%) RD
RD значит установленное содержание гармоник, гармонику может быть одновыходовым, также множественным выходом.
Ошибка измерения энергии силы
Энергия активной силы: 0.05%RG;
Энергия реактивной силы: 0.1%RG;
Выход ИМПа ульс силы
Тип ИМПа ульс силы: ИМП ульс поддержки активный и реактивный ИМП ульс
Выход ИМПа ульс активной силы 5V, выход 10mA.
Входной сигнал ИМПа ульс силы
Тип ИМПа ульс энергии: ИМП ульс поддержки активный и реактивный, самый высокий входной сигнал ИМПа ульс силы частоты 180K.
Размер
500mmx600mmx175mm;
Вес: О 27KG;
Электропитание: Один AC 180~265V участка, частота 50/60Hz;
