Метр силы локальных сетей FU2200A цифровой с регистратором данных трехфазные многофункциональные сила и счетчик энергии
изготовленный GFUVE. Оно обеспечивает превосходное значение для контролировать системы управления силы и энергии. Оно может быть использован
как данные собирая приборы для толковейших систем автоматизации распределения силы или завода. Все контролируемые данные доступны через
стандартный цифровой порт связи RS485, который основан на протоколе Modbus RTU.
Метр силы локальных сетей FU2200A имеет програмное обеспечение ПК и функцию регистратора данных, которого смогите установить конечными пользователями от
1min к интервалам 60min, котор нужно записать. Вы можете прочитать данные через ПК. Также, вы можете делить данные в LAN интернета.

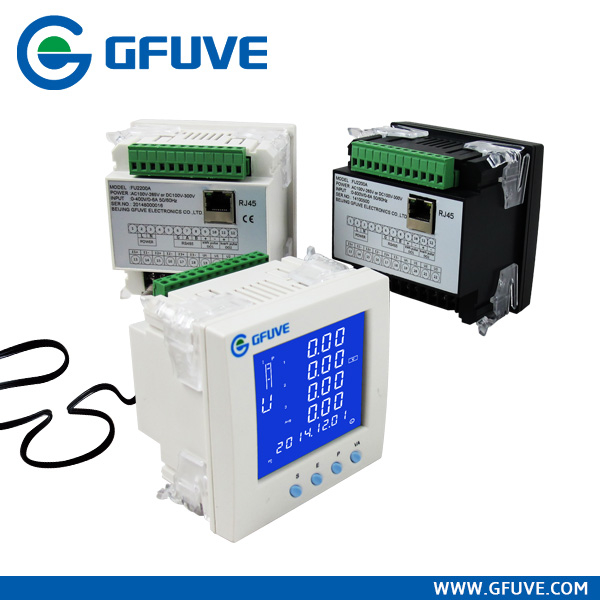

Кстати, он может измерить гармоники. Назад метра силы FU2200A с портом сети стандарта Ethernet как фото показывает здесь.
Характеристики
1. Измеряя параметры Истинн-RMS
2. Тип точности ANSI и IEC 0,2
3. Анализ качества силы
4. энергия 4 квадрантов
5. бортовую память 2MB, можно расширить до 16M
6. Регистрация данных
7. Высокоскоростное RS485, порт сети стандарта Ethernet (вариант)
8. Измерьте индивидуальные гармоники от 2-ого к 49th (вариант)
9. TOU, 4 тарифа, 6 сезонов, 6 план-графиков
10. 3 лет гарантированности
11. С програмным обеспечением управления ПК; паутина просматривает данные
Применения
1. Измерять распределительных фидеров, трансформаторов, генераторов, батарей конденсаторов и моторов
3. Системы средства и низшего напряжения
4. Коммерчески, промышленный, общее назначение
5. Анализ качества силы
6. Регистрация данных
7. Система мониторинга
Параметры:
| Электрические параметры | |
| Электропитание (AC/DC) | AC85-400V/DC85-330V
Расход энергии: <4va> |
| Параметры измерения | Напряжение тока (Пэ-аш-N); Напряжение тока (Пэ-аш-Пэ-аш); Настоящий; Частота; PF;
Активная сила (w); Реактивная сила (q); Кажущаяся мощность,
2-ые к 49th гармоники (вариант) |
| Гармоники | Полный коэффициент гармоник участк-напряжения тока
Полный коэффициент гармоник течения
2-ой к 49th коэффициент гармоник участк-напряжения тока
2-ой к 49th коэффициент гармоник течения |
| Максимальное значение & минимальная величина | Напряжение тока, течение, частота, активная сила, реактивная сила, кажущаяся мощность, demandP, demandQ, требует. |
| Вычисление | Передняя энергия активной силы
Обратная энергия активной силы
Передняя энергия активной силы
Обратная энергия реактивной силы |
| Измеряя ряд | 0-400V, 0-6A, 45-65Hz, -1 | 0 | 1 |
| Измеряя точность | Напряжение тока: 0.5%RD±0.05%FS
Течение: 0.5%RD±0.05%FS
Активная сила: 0.5%RD±0.05%FS
Реактивная сила: 1.5%RD +0.05%FS
Кажущаяся мощность: 0.5%RD +0.1%FS
Фактор силы: 0.5%RD
Частота: 0.05%RD
Активная энергия: 0,5% |
| Максимальный спрос | Ia, Ib, Ic, ΣPtotal, ΣQtotal, ΣStotal, 15 минут |
| Дисплей | Назад-освещенный синью дисплей LCD
5 диаграмм дисплея
4 ключа деятельности |
| Сообщение | Порт интерфейса поддержки RS-485, сеть 32 (128)
Комуникационный проточол ModBus-TCP/IP
Порт локальных сетей 10/100M (RJ45) |
| Память | память 2M бортовую, можно расширить до 16M.
Интервал looger данных может установить конечными пользователями от 1min к 60min. Значение по умолчанию 15min.
Вы можете прочитать данные через ПК, также вы можете выбрать данные для показа и для того чтобы хранить от програмного обеспечения. |
| Programmable | Измеряя система: 3P4W/3P3W etc
Коэффициент трансформации: PT 1-10000; CT 1-10000 |
| ИМП ульс энергии | Обеспечивает активный & реактивный выход ИМПа ульс энергии
Параметры ИМПа ульс могут быть choosen
Ряд: 0.1-10000kWh/kvarh
Сухой выводить наружу контакт (1Ax100V) |
| Режим соединения | 3P4W, 3P4W BAL, 3P3W, 3P3W BAL, 1P3W, 1P2W |
| Сообщение | RS485 порт, бод: 1200-57600, стандарт 38400;
Порт сети стандарта Ethernet (вариант) |
| Механически параметры | |
| Размеры (L x W x h) (mm) | 96 x 96 x 12,8 |
| Устанавливать | Установка панели
Trepanning: 92x92mm
Толщина установки: 51mm |
| Условия окружающей среды | |
| Температура | °C -5 до +50 |
| Влажность | 20%-95%RH, без конденсации |
| Гарантированность | 3 лет гарантированности |
