Характер продукции
Введение

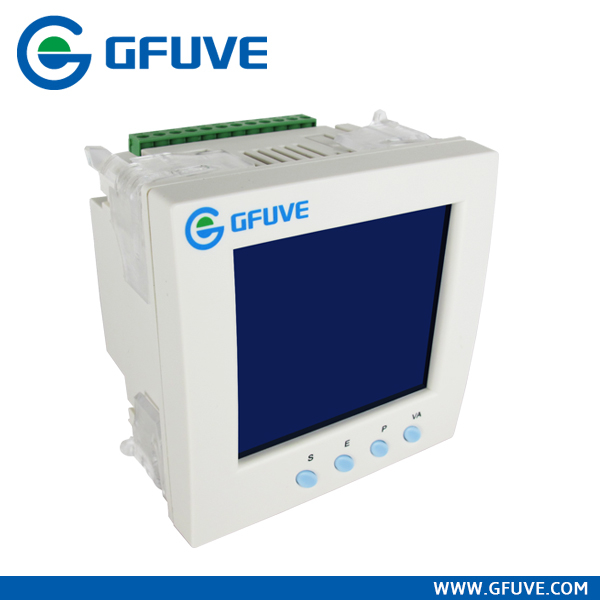

Метр силы FU2200A цифровой ряд экономичной но сильно функциональной трехфазных многофункциональных силы и счетчиков энергии изготовленных GFUVE. Эти метры обеспечивают превосходное значение для контролировать системы управления силы и энергии. Цифровой метр силы 2200A может быть использован как данные собирая приборы для толковейших систем автоматизации распределения силы или завода. Все контролируемые данные доступны через стандартный цифровой порт связи RS485 бежать протокол Modbus RTU. С широким диапазоном моделей, котор нужно выбрать от, цифровой метр силы 2200A предлагает несравненное значение и функциональность.
Характеристики
- Измеряя параметры Истинн-RMS.
- Тип точности ANSI и IEC 0,5.
- Анализ качества силы.
- Энергия 4 квадрантов;
- бортовая память 4MB;
- Регистрация данных
- Высокоскоростное RS485, порт сети стандарта Ethernet (опционный);
- Измерьте индивидуальные гармоники от 2-ого к 63th (опционный);
- Конструкция модуля;
- TOU, 4 тарифа, 12 сезона, 14 план-графика
- Гарантированность типа ведущая.
- Програмное обеспечение Withmanagement
Применения
- Измерять распределительных фидеров, трансформаторов, генераторов, батарей конденсаторов и моторов.
- Системы средства и низшего напряжения.
- Коммерчески, промышленный, общее назначение.
- Анализ качества силы.
- Спецификации
Параметр | Точность | Разрешение | Ряд |
Напряжение тока | 0,2% | 0.01V | 0.5~500kV |
Настоящий | 0,2% | 0.01mA | 5mA~50000A |
Активная сила | 0,5% | 0.2W | -9999MW~+9999MW |
Реактивная сила | 2% | 0.2var | -9999Mvar~+9999Mvar |
ApparentPower | 0,5% | 0.2VA | 0~9999MVA |
Требование активной силы | 0,5% | 0.2W | -9999MW~+9999MW |
Требование реактивной силы | 2% | 0.2var | -9999Mvar~+9999Mvar |
Требование кажущаяся мощность | 0,5% | 0.2VA | 0~9999MVA |
Фактор силы | 0,005 | 0,0001 | -1.0000~0~1.0000 |
Частота | 0.01Hz | 0.01Hz | 45.000~65.000Hz |
Энергия | Основной | 0,5% | 0.1kWh | 0~99999999.9kWh |
Вторичный | 0.001kWh | 0~999999.999kWh |
Реактивная энергия | Основной | 2% | 0.1kvarh | 0~99999999.9kvarh |
Вторичный | 0.001kvarh | 0~999999.999kvarh |
Ясная энергия | Основной | 0,5% | 0.1VAh | 0~99999999.9kVAh |
Вторичный | 0.001VAh | 0~999999.999kVAh |
Фазовый угол | 0,1° | 0,01° | 0~359.99° |
Фактор неуравновешенности | 2% | 0,01% | 0~300.00% |
PT |
| 1 | 1~10000 |
CT |
| 1 | 1~10000 |
Addr |
| 1 | 1~254 |
Настоящий входной сигнал
Расклассифицированный настоящий ac ряда 0~6A измерения ac 5A/1A
Емкость перегрузки 20Acontinuous, 50A 10Sec, тягота 0.5VA @5A RMS 100A 1Sec
Настоящее valueAccuracy 0,2% старта 0.1%Rated
Входной сигнал напряжения тока
Расклассифицированное напряжение тока 400Vac L-N, участок входного комплексного сопротивления 1MΩper 690Vac L-L
Емкость перегрузки 1500Vac непрерывная, частота 45Hz~65HzAccuracy 0,2% 2500Vac 50/60Hz 1min
Точность энергии
Активный тип 0.5S (IEC62053-22, GB/T17215.322-2008)
Реактивный тип 2 (IEC62053-23)
Электропитание (AC/DC)
Ряд 85~265Vac, 50/60Hz; потребление 100~300VdcPower: 5W
Емкость2000Vac напряжения тока изоляции, 50/60Hz, 1min
Условия труда
Температура -40°C~+85°C температуры -25 °C~+70°CStorage деятельности
Относительная влажность 5% | 95% (non-конденсировать)
