Метр силы миниых многофункциональных локальных сетей регистратора данных стопа цифровой
Описание FU2200A
Метр силы локальных сетей FU2200A трехфазный многофункциональный цифровой с регистратором данных ряд экономичной но сильно функциональной трехфазных многофункциональных силы и счетчиков энергии изготовленных GFUVE.
Метр рекордера силы FU2200A трехфазный обеспечивает превосходное значение для контролировать системы управления силы и энергии. Метр силы локальных сетей можно использовать как данные собирая приборы для толковейших систем автоматизации распределения силы или завода. Все контролируемые данные доступны через стандартный цифровой порт связи RS485 бежать протокол Modbus RTU. С широким диапазоном моделей, котор нужно выбрать от, метр силы локальных сетей FU2200A трехфазный многофункциональный цифровой с регистратором данных предлагает несравненное значение и функциональность.
Характеристики
Измеряя параметры Истинн-RMS.
Тип точности ANSI и IEC 0,5.
Анализ качества силы.
Энергия 4 квадрантов;
бортовая память 4MB;
Регистрация данных
Высокоскоростное RS485, порт сети стандарта Ethernet (опционный);
Измерьте индивидуальные гармоники от 2-ого к 63th (опционный);
Конструкция модуля;
TOU, 4 тарифа, 12 сезона, 14 план-графика
Гарантированность типа ведущая.
С програмным обеспечением управления
Применения
Измерять распределительных фидеров, трансформаторов, генераторов, батарей конденсаторов и моторов.
Системы средства и низшего напряжения.
Коммерчески, промышленный, общее назначение.
Анализ качества силы.
Спецификации
Параметр | Точность | Разрешение | Ряд |
Напряжение тока | 0,2% | 0.01V | 0.5-500kV |
Настоящий | 0,2% | 0.01mA | 5mA-50000A |
Активная сила | 0,5% | 0.2W | -9999MW к +9999MW |
Реактивная сила | 2% | 0.2var | -9999Mvar к +9999Mvar |
Кажущаяся мощность | 0,5% | 0.2VA | 0-9999MVA |
Требование активной силы | 0,5% | 0.2W | -9999MW к +9999MW |
Требование реактивной силы | 2% | 0.2var | -9999Mvar к +9999Mvar |
Требование кажущаяся мощность | 0,5% | 0.2VA | 0-9999MVA |
Фактор силы | 0,005 | 0,0001 | -1.0000-0-1.0000 |
Частота | 0.01Hz | 0.01Hz | 45.000-65.000Hz |
Энергия | Основной | 0,5% | 0.1kWh | 0-99999999.9kWh |
Вторичный | 0.001kWh | 0-999999.999kWh |
Реактивная энергия | Основной | 2% | 0.1kvarh | 0-99999999.9kvarh |
Вторичный | 0.001kvarh | 0-999999.999kvarh |
Ясная энергия | Основной | 0,5% | 0.1VAh | 0-99999999.9kVAh |
Вторичный | 0.001VAh | 0-999999.999kVAh |
Фазовый угол | 0.1° | 0.01° | 0-359.99° |
Фактор неуравновешенности | 2% | 0,01% | 0-300.00% |
PT | | 1 | 1-10000 |
CT | | 1 | 1-10000 |
Addr | | 1 | 1-254 |
Настоящий входной сигнал
Расклассифицированный настоящий ac 5A/1A
Ряд измерения: ac 0-6A
Емкость перегрузки 20A непрерывная, 50A 10Sec, 100A 1Sec
Тягота: 0.5VA @5A RMS
Настоящее значение старта 0.1%Rated
Точность 0,2%
Входной сигнал напряжения тока
Расклассифицированное напряжение тока 400Vac L-N, 690Vac L-L
Входное комплексное сопротивление 1MΩ в участок
Емкость перегрузки 1500Vac непрерывная, 2500Vac 50/60Hz 1min
Частота: 45Hz-65Hz
Точность 0,2%
Точность энергии
Активный тип 0.5S (IEC62053-22, GB/T17215.322-2008)
Реактивный тип 2 (IEC62053-23)
Электропитание (AC/DC)
Ряд: 85-265Vac, 50/60Hz; 100-300Vdc
Расход энергии: 5W
Емкость2000Vac напряжения тока изоляции,50/60Hz,1min

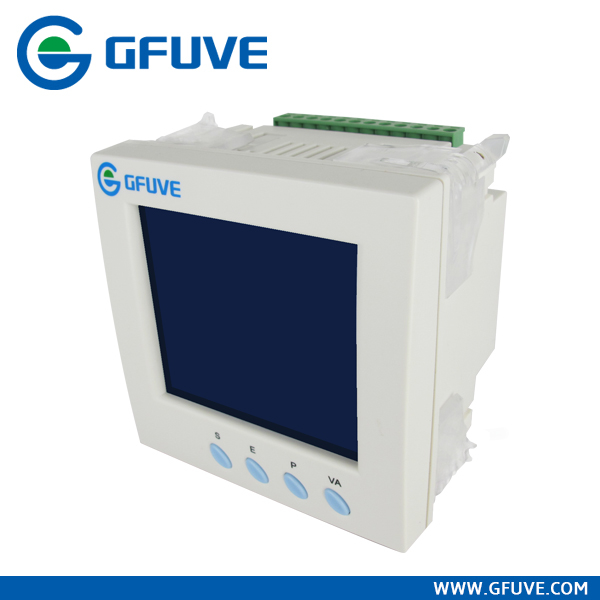

Фото FU2200A
