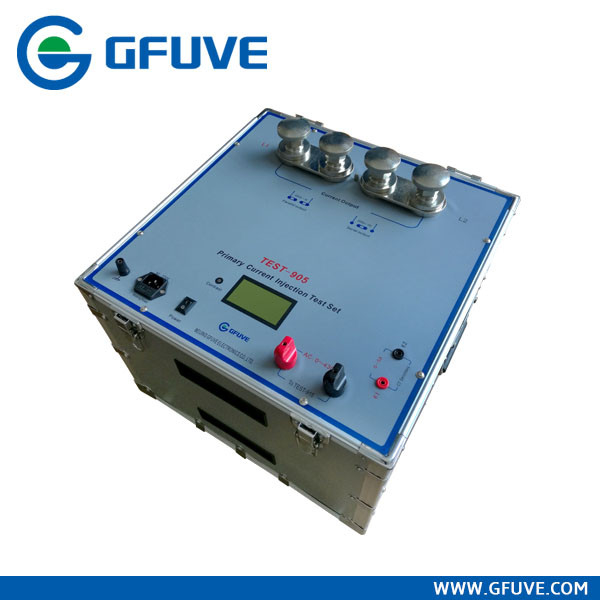

НАБОР ИСПЫТАНИЯ ВПРЫСКИ AC TEST-905 5000A ОСНОВНОЙ НАСТОЯЩИЙ
Основной настоящий набор испытания впрыски TEST-905 принимает обломок РУКОЯТКИ для того чтобы контролировать процесс выхода и большую емкость toroidal трансформатора. Он оборудован при измеритель величины тока дисплея экрана LCD, также показанный первичную текущую стоимость, вторичную текущую стоимость, коэффициент поворота и сдвиг фазы. Тело алюминиевого сплава с компонентом панели ПК раковина.
TEST-905 главным образом приложено для того чтобы испытать коэффициент и полярность поворота CT в электрической системе, контактном сопротивлении, высоковольтном испытании защиты с помощью автомата разрыва цепи и испытании etc генератора высокого напряжения, которому нужно большое настоящее приобъектное или в лаборатории.
ПРИМЕНЕНИЯ
Основные испытания впрыски.
Защитное испытание реле
Испытание автомата защити цепи
Испытание настоящего трансформатора
Recloser и Sectionalizers
Испытание Switchgear
Земное испытание решетки
Характеристики
Постоянное течение до 5000 a, 25KVA
Максимальный текущий объем производства до 5500A.
Встроенная цифровая точность амперметра 0,5%.
Встроенная цифровая госпожа разрешения 1 отметчика времени (опционная).
Составленный 2 блоков, управления и источников питания
Предохранение от восходящего потока теплого воздуха и короткого замыкания.
ПАРАМЕТРЫ
|
Электрические параметры |
|
Точность |
±0.5% |
|
Электропитание (AC) |
380V·70A, 50Hz/60Hz |
|
Текущий объем производства (AC) |
5000A·5V или 2500A·10V |
|
Емкость |
25KVA |
|
Искажение формы волны текущего объема производства |
≤5% |
|
Основное течение |
|
Ряд |
0-5500A |
|
Разрешение |
0.1A |
|
Точность |
<0>
|
|
Вторичное измерение |
|
Ряд |
0-6A |
|
Разрешение |
0.001A |
|
Точность |
<0>
|
|
Настоящая продолжительность |
|
ряд 2000A |
5000A 2-3minutes
2500A 3-6minutes |
|
ряд 1000A |
2500A 2-3minutes |
|
С отметчиком времени |
|
Ряд |
0.0001~999.99S |
|
Разрешение |
0.001S |
|
Точность |
<0>
|
|
Механически параметры |
|
Размеры (W×D×H) (mm) |
430×430×445 и 550×450×600 |
|
Вес (kg) |
Контролируйте хозяина 68kg,
Вес 55kg регулятора внешнего напряжения
|
|
Условия окружающей среды |
|
Температура |
-10°C к 40°C |
|
Относительная влажность |
≤80% |
